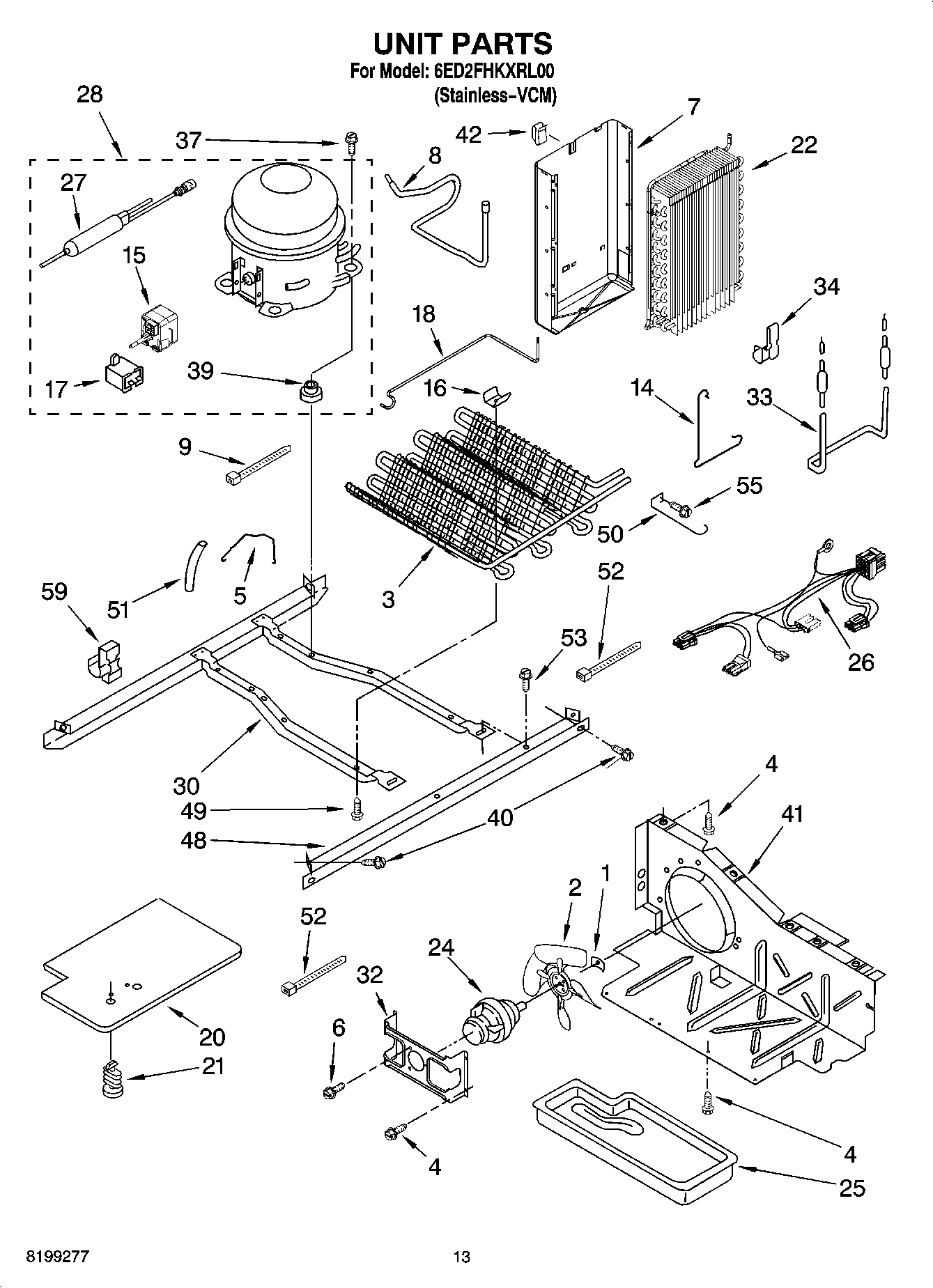

6ED2FHKXRL00 09 – UNIT PARTS, OPTIONAL PARTS

6ED2FHKXRL00 09 – UNIT PARTS, OPTIONAL PARTS

6ED2FHKXRL00 09 – UNIT PARTS, OPTIONAL PARTS

Products

PositionProduct
WPL ARI141613A
WP505587 Whirlpool Refrigerator Sealer
WP542638 Whirlpool Refrigerator Grease
Torx Key
TAPE, VINYL (3/4 X 108“)
CEMENT, ALUMILASTIC (1 1/4 OZ.)
Enamel, Black (1 Qt. Uncut)
WPL 799833
WPL 876029
285006 Whirlpool Spray
72032 Whirlpool Touch Up Paint Black
WPW10190943 Whirlpool Refrigerator Icemaker
WPL ARI141608A
WPL ARI141609A
WPL ARI141610A
WPL ARI141611A
WPL ARI141612A
WP503695 Whirlpool Refrigerator Sealer
350942 Whirlpool Spray Paint
Almond (Uncut)
212643 Whirlpool Refrigerator Permagum Sealer
799344 Whirlpool Refrigerator Paint
72017 Whirlpool Appliance Touch-Up Paint White
876370 Whirlpool Refrigerator Insulation
WP72107 Whirlpool Touchup
511873 Whirlpool Refrigerator Paint
350956 Whirlpool Spray Assembly
606755 Whirlpool Refrigerator Bag
350930 Whirlpool White Spray Paint
833938 Whirlpool Refrigerator Terminal
1WP486692 Whirlpool Refrigerator Nut
2Blade, Fan
32324712 Whirlpool Refrigerator Condenser
4WP489464 Whirlpool Refrigerator Screw
5Strap, Bale
6681390 Whirlpool Refrigerator Screw
7Heat Shield
82205764 Whirlpool Refrigerator Tube
14Clamp
15Start-Device, Combination (Start Relay and Overload) For Production & Srvc Compressor
16W10683556 Whirlpool Refrigerator Clip
172321245 Whirlpool Refrigerator Capacitor
182261599 Whirlpool Refrigerator Tube
20Unit Cover, Bottom
21489396 Whirlpool Refrigerator Clip
22WP2188822 Whirlpool Refrigerator Evaporator
248201703 Whirlpool Refrigerator Condenser Motor
25WPW10614158 Whirlpool Refrigerator Evaporator Tray
26Harness, Unit
27W10843121 Whirlpool Refrigerator Tube
28W10183407 Whirlpool Refrigerator Compressor
302304903 Whirlpool Refrigerator Frame
32WP2181929 Whirlpool Refrigerator Bracket
33WP2313330 Whirlpool Refrigerator Heater
34W11623163 Whirlpool Refrigerator Clip
39WP4387558 Whirlpool Refrigerator Compressor Grommet
39876811 Whirlpool Grommet
40489340 Whirlpool Refrigerator Screw
41W10896764 Whirlpool Refrigerator Air Baffle
42Clip, Heat Shield
48Unit Mounting Rail
49W11544659 Whirlpool Refrigerator Screw
501105612 Whirlpool Fan Guard
51SLEEVE
52WPW10339879 Whirlpool Wire Tie
53WP489427 Whirlpool Refrigerator Screw
55WP489478 Whirlpool Refrigerator Screw
59VALVE, ACCESS (5/8“)
59876764 Whirlpool Refrigerator Primary Valve
59978026 Whirlpool Refrigerator Primary Valve
59978027 Whirlpool Refrigerator Primary Valve
59WP978025 Whirlpool Refrigerator Valve
59VALVE, ACCESS (1/2“)
59978030 Whirlpool Refrigerator Valve
59Clip, Wire & Tube
59REFRIGERANT CHARGE 0.142 Kg (R-134)
59Following Parts Not Illustrated and Optional Parts Not Included
