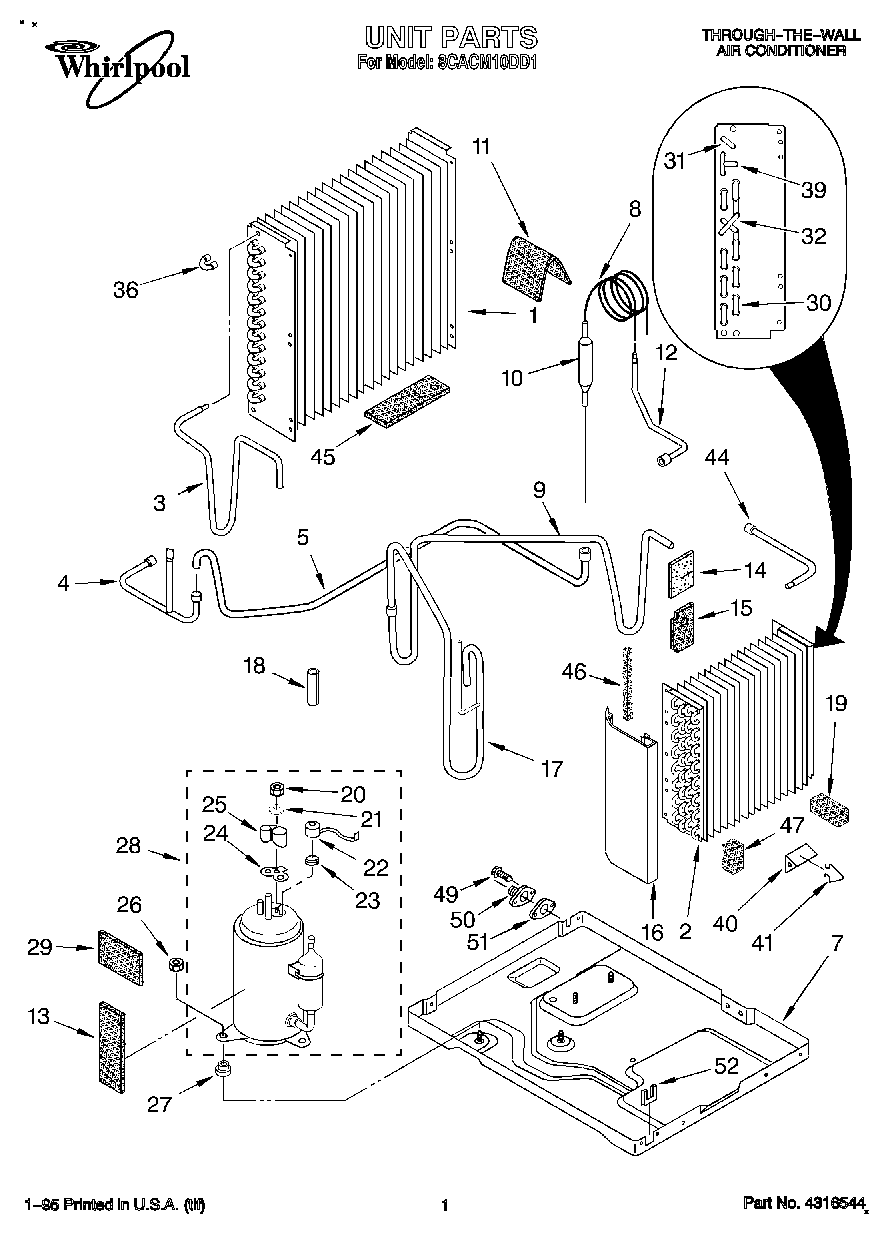

8CACM10DD1 01 – UNIT, LITERATURE
Written by
in
8CACM10DD1 01 – UNIT, LITERATURE
Products
Position
Product
1
Condenser
2
Evaporator
3
Tube, Discharge
4
Tube, Process
5
Tube, Wet Loop
7
Base
8
Tube, Restrictor (2 Required)
9
Tube, Suction/Evaporator
10
Strainer
11
WPL 1162650
12
Tube, Inlet (Row 1)
12
Tube, Inlet (Row 2)
13
Seal, Anti-Rub
14
Seal, Suction Tube
15
Seal, Inlet Tube
16
Cover, Hair Pin
17
Tube, Suction/Compressor
18
Dampener
19
Seal, Strip (Top Rear)
20
WP950027 Whirlpool Mounting Nut
21
Gasket, Nut
22
Overload
23
Spring, Overload
24
WP950035 Whirlpool Cover Gasket
25
WP950036 Whirlpool Cover Assembly
26
Nut, 8MM
27
WP950021 Whirlpool Grommet
28
Compressor
29
Seal, Compressor
30
Bend, Return Evaporator (11)
31
WP855199 Whirlpool Bend Return
32
Bend, Return
36
Bend, Return Condenser (10)
39
Bend, Return 3-Way
40
Anticipator
41
Clip, Anticipator
44
Tube, Outlet
45
Deflector, Water (Foam)
46
Seal, Hairpin (Cover)
47
Seal, Hairpin (Lower)
49
Screw No.8
50
Drain Plug
51
Gasket, Drain Plug
52
Protector, Cord
52
Owners Manual/Installation Instructions
52
Deluxe Remote Owners Manual
52
Wiring Diagram
←
