ACE184XT1 02 – UNIT, LIT/OPTIONAL

ACE184XT1 02 – UNIT, LIT/OPTIONAL

Written by

in

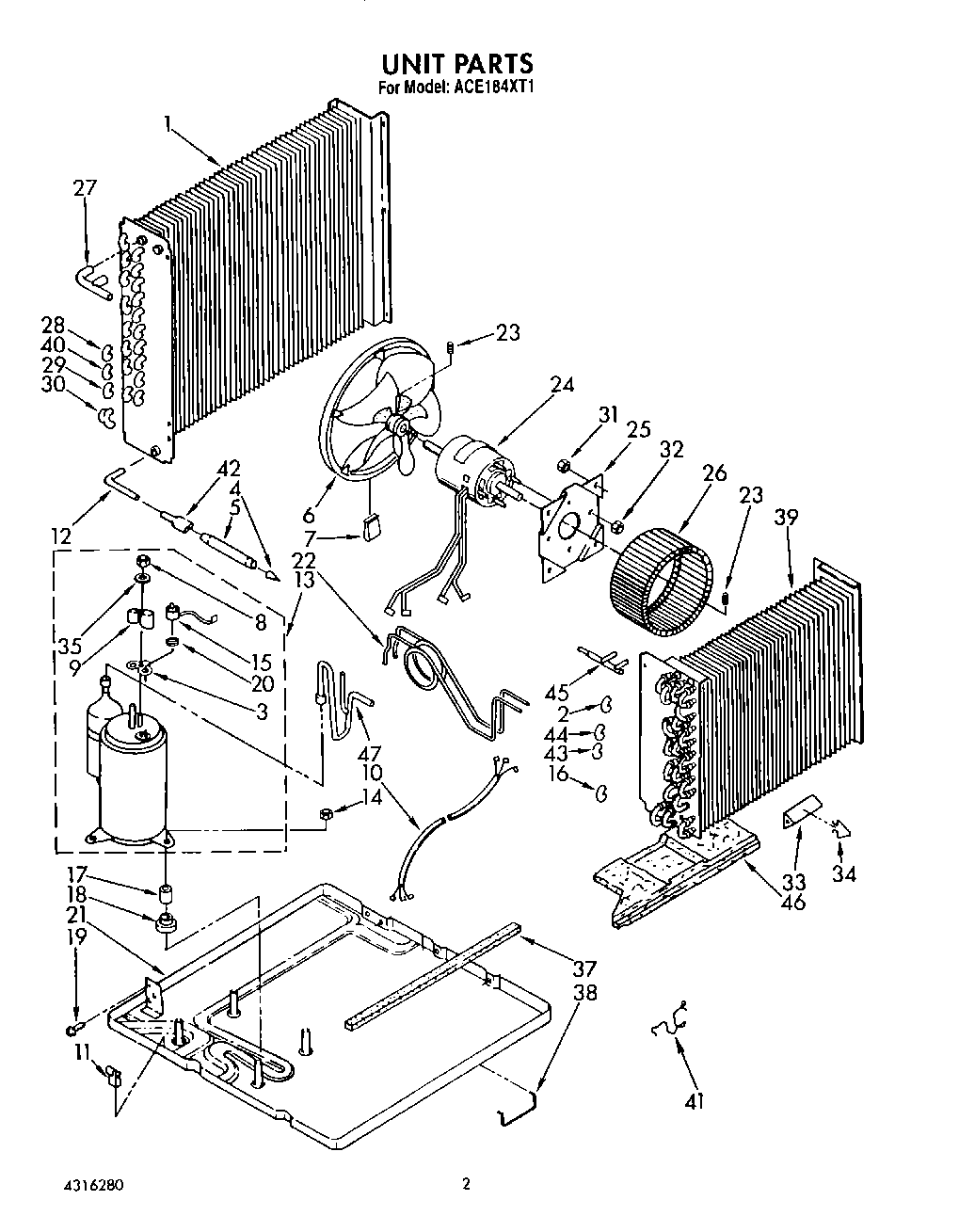

ACE184XT1 02 – UNIT, LIT/OPTIONAL

Products

PositionProduct
List, Repair Parts
Sheet, Tech And Wiring Diagram
Guide, Use And Care
1Condenser
2Bend, Return Evaporator (11)
3WP950035 Whirlpool Cover Gasket
4Strainer
5Tube, Outlet (Includes Illus. 4)
6Blade, Fan
7Clip, Balancing
8WP950027 Whirlpool Mounting Nut
9WP950036 Whirlpool Cover Assembly
10Harness, Wiring
11Clamp, Restrictor Tube
12Tube, Connecting
13Compressor
14Locknut (3)
15WP1161170 Whirlpool Air Conditioner Overload
16WP855199 Whirlpool Bend Return
17Sleeve (3)
18WP950021 Whirlpool Grommet
19WP488729 Whirlpool Refrigerator Door Screw
20Spring, Overload
21Base
22Tube Restrictor (3) (Length 46.0“)
23Setscrew, 5/16 x 1/4
24Motor, Fan
25WPL 998024
26Wheel, Blower
27Tube, Manifold
28Bend, Return Condenser (10)
29Bend, Return Condenser (4)
30Bend, 3-Way
31Nut, Hex (4)
32WP488130 Whirlpool Air Conditioner Nut
33Anticipator
34Clip (2)
35Gasket, Nut
37Seal
38WPL 647971
39Evaporator
40Tube, Riser (2)
41Clip, Mtg. (3)
42Tube, Flow Divider
43Bend, Return
44Bend, Return
45Tube, Manifold
46Insulation, Base
47Tube, Suction
