ACQ294XZ0 01 – UNIT, LIT/OPTIONAL

ACQ294XZ0 01 – UNIT, LIT/OPTIONAL

Written by

in

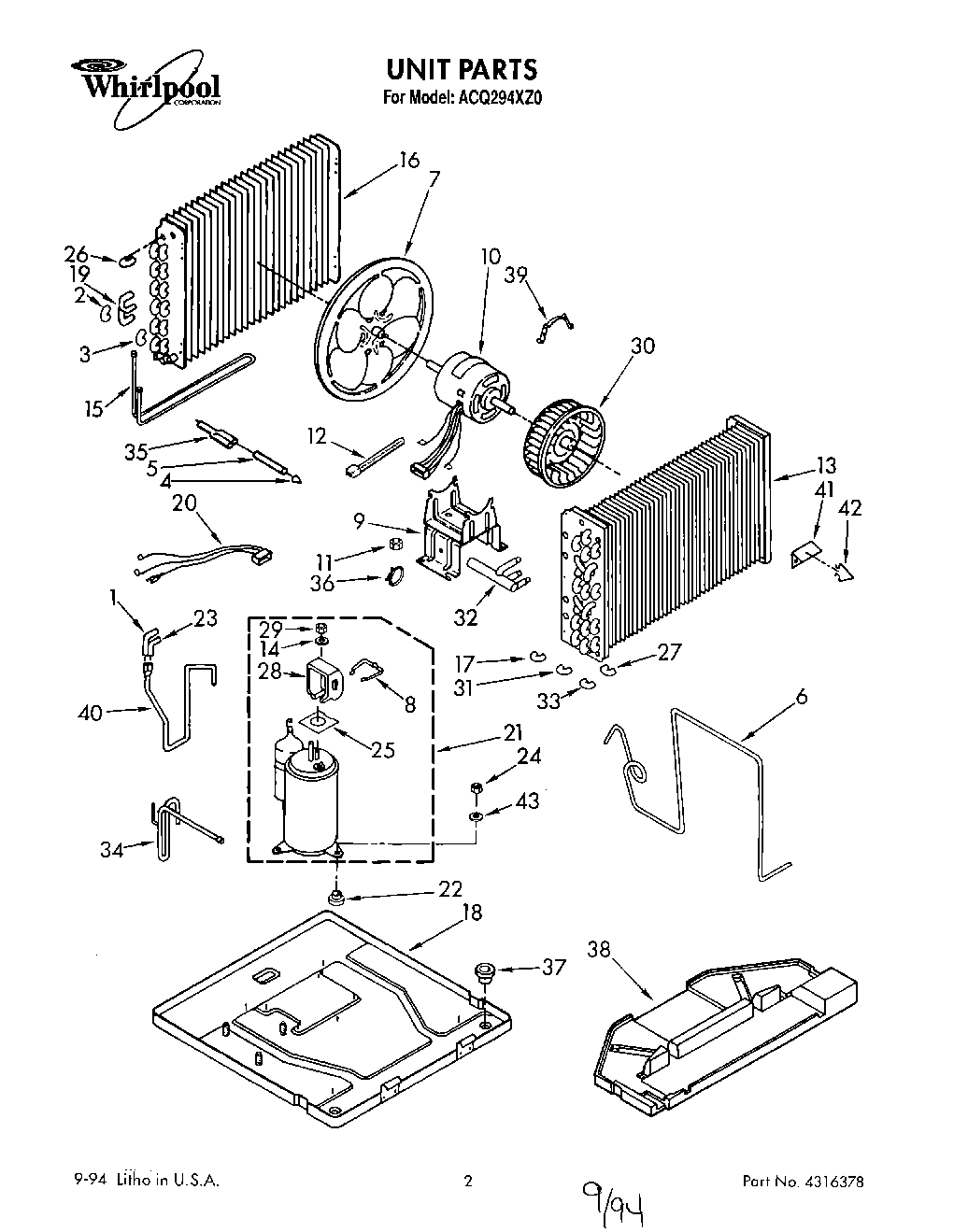

ACQ294XZ0 01 – UNIT, LIT/OPTIONAL

Products

PositionProduct
Wiring Diagram
Use And Care Guide
Instructions, Installation
Tech Sheet
Literature Parts (List, Repair Parts)
Buy Guide
1Tube, Feeder
2Bend, Return Condenser (10)
3Bend, Return Condenser (4)
4Strainer
5Tube, Wet Loop Connect
6Tube, Restrictor (3)
7Blade, Fan (Condenser)
8Retainer, Terminal Cover
9Bracket, Fan Motor
10Motor, Fan
11WP488130 Whirlpool Air Conditioner Nut
12WPW10339879 Whirlpool Wire Tie
13Evaporator
14Gasket, Nut
15Tube, Wet Loop
16Condenser
18Base (Includes 46)
19Bend, Return (3-Way)
20Harness, Wiring (Compressor)
21Compressor
22Grommet (3)
23Tube, Feeder
24Locknut (3)
25WP950035 Whirlpool Cover Gasket
25Gasket, Terminal Cover
26Tube, Riser (2)
27Bend, Return Evaporator (4)
28WP950036 Whirlpool Cover Assembly
28Cover, Terminal
29WP950027 Whirlpool Mounting Nut
30Wheel, Blower (Evaporator)
31Bend, Return Evaporator (11)
32Manifold, Suction
33Bend, Return Evaporator (4)
34Suction Tube Assembly
35Tube, Flow Divider
36Clamp (2)
37Cup, Condensate Drain
38Pan, Drain
39WPY015825 Whirlpool Motor Clip
40Discharge Tube Assembly
41Anticipator
42Clip, Anticipator
43W11236646 Whirlpool Washer Assembly
