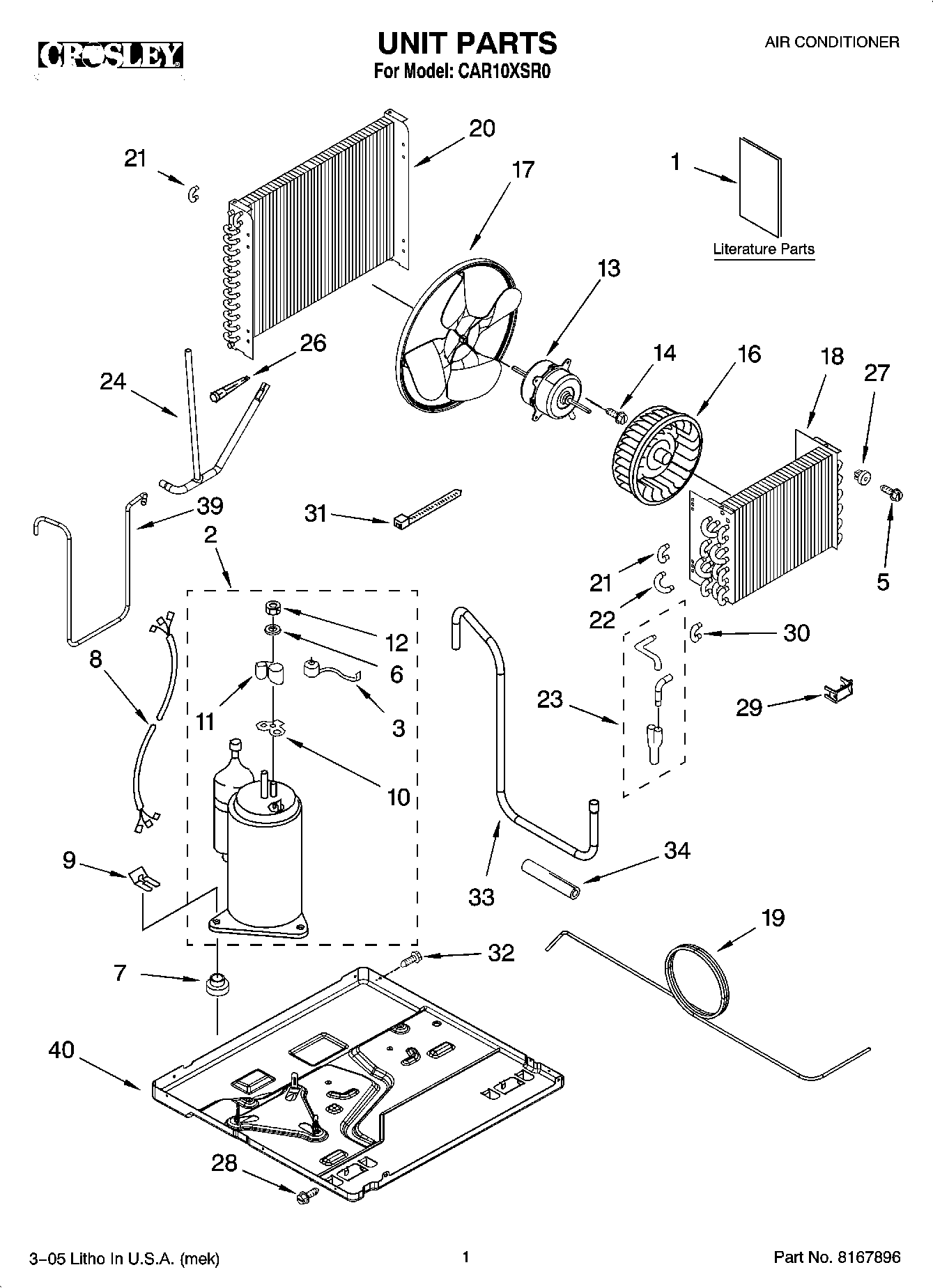

CAR10XSR0 01 – UNIT PARTS
Written by
in
CAR10XSR0 01 – UNIT PARTS
Products
Position
Product
1
Wiring Diagram
1
Use & Care Guide
2
Compressor
3
WP8209236 Whirlpool Overload Relay
5
WP98165 Whirlpool Screw
6
Gasket, Nut
7
Grommet
8
Wiring Harness, Compressor
9
Clip, Compressor
10
Gasket, Terminal Cover
11
Cover, Terminal
12
W10833054 Whirlpool Air Conditioner Mounting Nut
13
Motor, Fan
14
Screw
16
Wheel, Blower
17
Blade, Fan
18
Evaporator
19
Tube, Restrictor
20
Condenser
21
Bend, Return
22
Bend, Return
23
Manifold Assembly
24
Tube, Outlet
26
WP1162526 Whirlpool Air Conditioner Strainer
27
Grommet, Screw
28
Louver, Vertical
29
Clip, Temperature Anticipator
30
Bend, Return
31
Tie, Cable
32
WP489464 Whirlpool Refrigerator Screw
33
Tube, Suction (Includes Item 34)
34
Seal, Suction Tube
39
Tube, Discharge
40
Base
40
REFRIGERANT CHARGE 21.00 oz.
←
