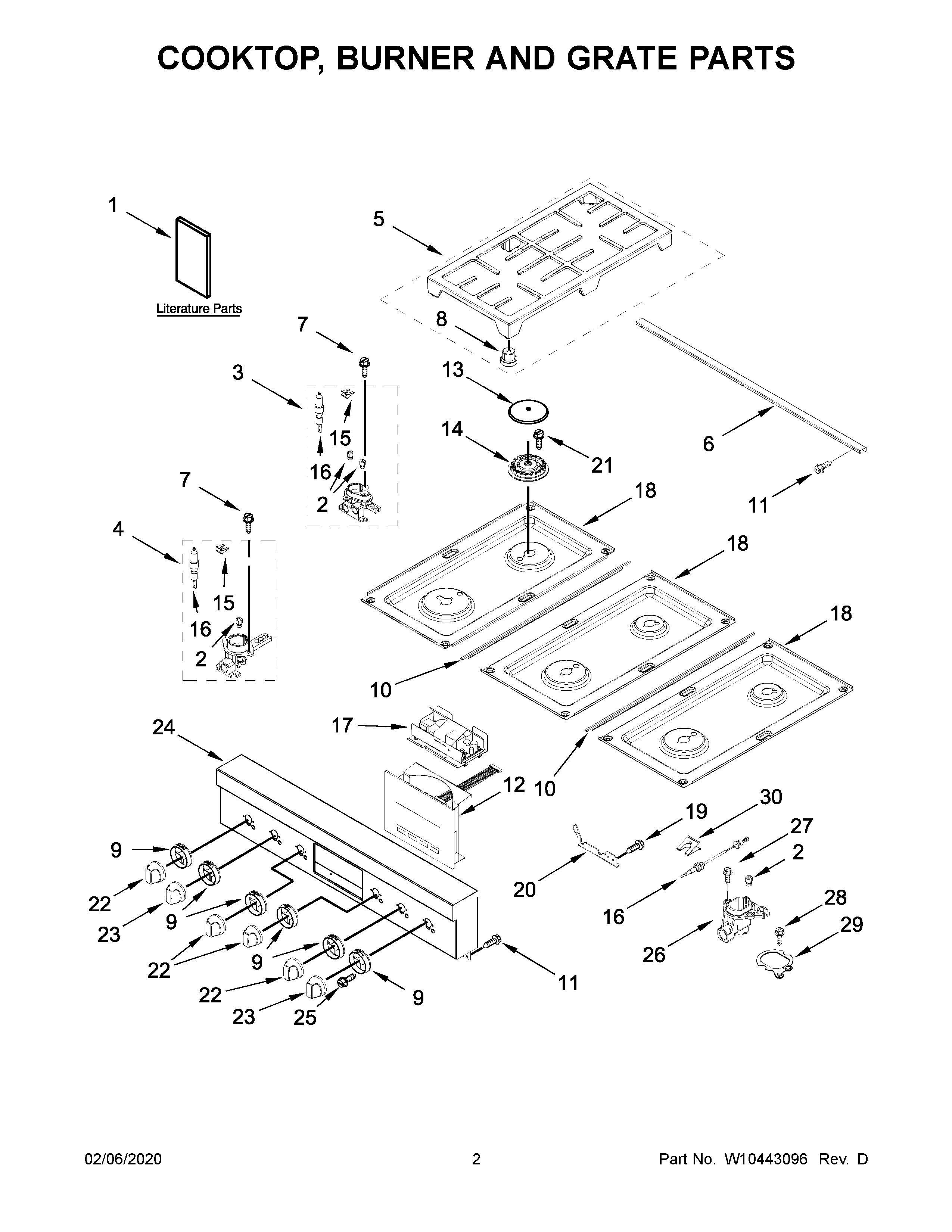

JDRP436WP02 02 – COOKTOP, BURNER AND GRATE PARTS
Written by
in
JDRP436WP02 02 – COOKTOP, BURNER AND GRATE PARTS
Products
Position
Product
NI
MAY W10116142
NI
MAY W10766100
NI
MAY W10624586
NI
HARNESS, DOOR LOCK
NI
WIRING HARNESS PARTS, HARNESS, IGNITION
NI
MAY W10340850
NI
MAY W10283996
NI
MAY 4450800
NI
MAY W10183556
NI
LINER (NOT A SERVICEABLE PART)
NI
MAY W10830809
NI
Clip, Wire
NI
SCREW, ANTI-TIP KIT
NI
CLIP, HARNESS
NI
BUSHING, SNAP SPLIT
NI
MAY 9759877
NI
MAY W10399620
NI
BRACKET, ANTI-TIP
NI
MAY W10344051
1B
MAY W10837387
1A
SHEET, TECH (FRENCH)
1
SHEET, TECH (ENGLISH)
1C
MAY W10821685
2B
ORIFICE (15K) (LEFT REAR, CENTER FRONT, RIGHT REAR)
2
ORIFICE (20K) (LEFT FRONT & RIGHT FRONT, HIGH)
2A
ORIFICE (LF-LOW)
2C
ORIFICE (CR)
3
ORIFICE HOLDER (DUAL-LF)
4
MAY W10364556
5
MAY W10276551
6
MAY W10269217
7
SCREW (ALL BUT CENTER REAR)
8
BUMPER, GRATE
9
MAY W10276494
10
TRIM, T-STRIP
11
SCREW (8BX3/8-NI)
12
ASSEMBLY, KEYPAD
13
MAY W10256034
13B
MAY W10364463
13A
MAY W10256032
14B
BURNER HEAD (RR)
14
MAY W10879806
14A
BURNER, HEAD (LR,RF)
15
MAY W10256046
16
ELECTRODE (LR, RF & RR)
16A
ELECTRODE, WIRE
17
ASSEMBLY, POWER SUPPLY
18
MAY W10352969
18A
COOKTOP (BLACK (CENTER))
18B
COOKTOP (BLACK (RIGHT))
19
MAY 7101P426- 60
20
BRACKET,CONSOLE (LEFT)
20A
BRACKET,CONSOLE (RIGHT)
21
SCREW
22
KNOB, CONTROL (LR, RF) LR, RF
23
KNOB, CONTROL LF
24
MAY W10789953
25
SCREW
26
ORIFICE HOLDER (RR)
27
MAY 8286921
28
MAY 3196160
29
MAY 8286930
30
SPRING, ELECTRODE (RR)
←
