JDRP636HM00 03 – COOKTOP, BURNER, AND GRILL PARTS
Written by
in

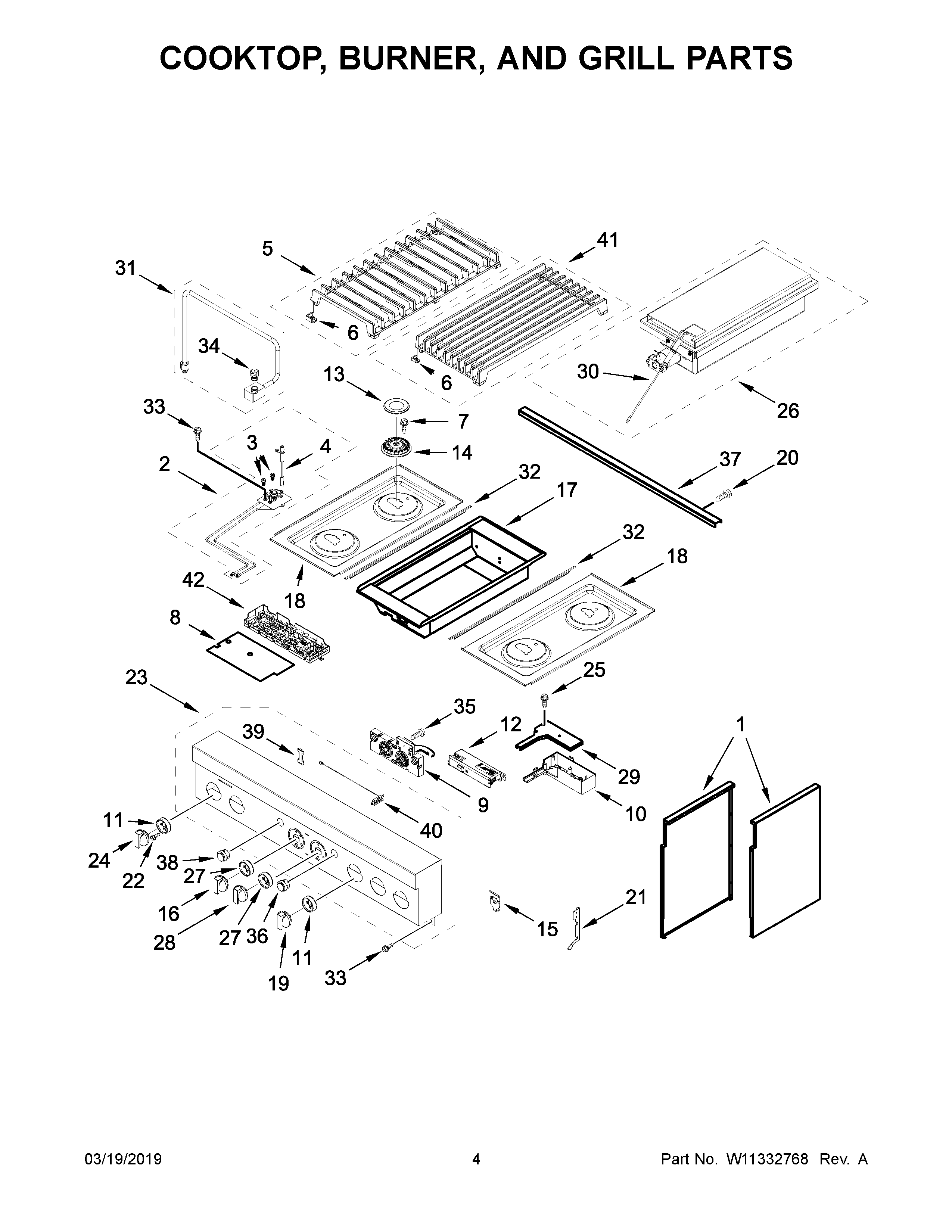

JDRP636HM00 03 – COOKTOP, BURNER, AND GRILL PARTS
Products
Position
Product
1A
MAY W11106880
1
MAY W11106881
2
MAY W10892793
2A
MAY W10892494
2B
MAY W10892475
2C
MAY W10892730
3A
ORIFICE, MAIN (15.4K) (LEFT REAR AND RIGHT FRONT)
3B
ORIFICE, MAIN (7.2K) (RIGHT REAR)
3D
ORIFICE, SIMMER (2.0K) (RIGHT REAR)
3
ORIFICE, MAIN (17.4K) (LEFT FRONT, LEFT REAR, RIGHT FRONT)
3C
ORIFICE, SIMMER (2.6K) (LEFT FRONT, LEFT REAR, RIGHT FRONT)
4A
IGNITER (RIGHT REAR)
4
IGNITER (LEFT FRONT, LEFT REAR, RIGHT FRONT)
5A
ASSEMBLY, GRATE (BLACK) (RIGHT)
5
ASSEMBLY, GRATE (BLACK) (LEFT)
6
BUMPER, GRATE
7
SCREW
8
BARRIER, APPLIANCE MANAGER
9
MAY W11292566
10
COVER, WIFI OUTER
11
BEZEL, COOKTOP
12
ASSEMBLY, WIFI MODULE (ALSO ORDER 2300868 – 5/16" WATER CONNECTOR)
13
CAP, BURNER (BLACK (SET OF 4))
14A
SPREADER, FLAME (LOW) (RIGHT REAR)
14
SPREADER, FLAME (HIGH) (LEFT FRONT, LEFT REAR, RIGHT FRONT)
15
SPRING CLIP, RANGE
16
KNOB, OVEN MODE (STAINLESS)
17
MAY W11174429
18
PANEL, COOKTOP (BLACK) (LEFT)
18A
PANEL, COOKTOP (BLACK) (RIGHT)
19
MAY W10894926
20
SCREW (8BX3/8-NI)
21
BRACKET,CONSOLE (LEFT)
21A
BRACKET,CONSOLE (RIGHT)
22
MAY W10919387
23
MAY W11253773
24
KNOB, BURNER (STAINLESS)
25
SCREW
26
MAY W11120976
27
BEZEL, OVEN (FOR 2 OVEN KNOBS) (STAINLESS)
28
KNOB, OVEN TEMPERATURE (STAINLESS)
29
COVER, WIFI INNER
30
MAY W11174598
31
MAY W11197931
32
L-STRIP
33
MAY 7101P426- 60
34
MAY W10892423
35
SCREW
36
BUTTON ASSEMBLY, OVEN START
37
MAY W11156416
38
BUTTON ASSEMBLY, OVEN LIGHT
39
ASSEMBLY, LIGHT PIPE
40
ANTENNA, WIFI
41
MAY W11172682
42
MAY W11100267
←
