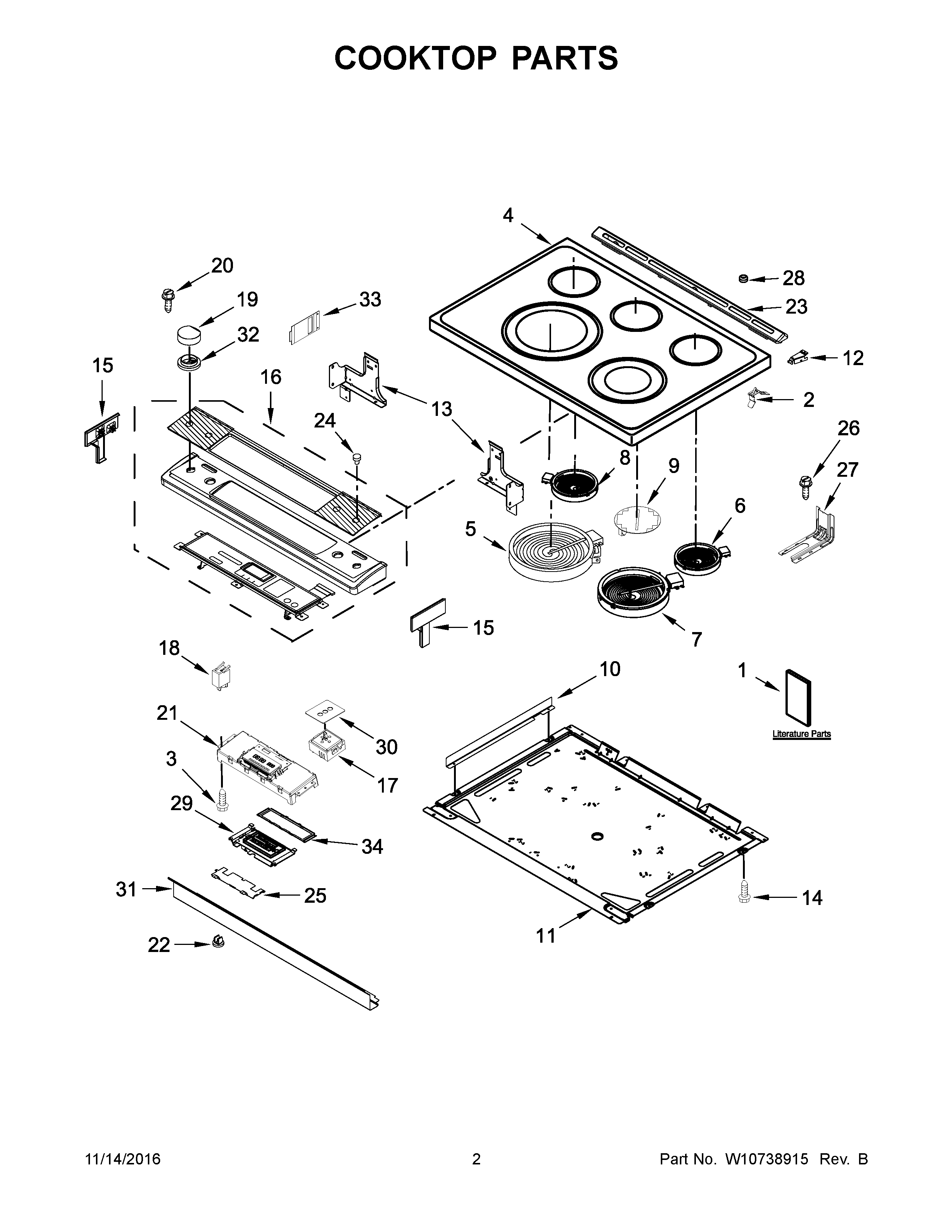

JES1450CDB0 02 – COOKTOP PARTS
Written by
in
JES1450CDB0 02 – COOKTOP PARTS
Products
Position
Product
NI
MAY W10580307
NI
MAY W10664316
NI
MAY W10580316
NI
CLIP, WIRE
NI
MAY W10580303
NI
MAY W10598170
NI
LINER (NOT A SERVICEABLE PART)
NI
MAY W10580249
NI
MAY W10575120
1F
MAY W10400065
1E
MAY W10400064
1B
SHEET, TECH
1C
TIPS, SAFE COOKING (ENGLISH)
1
INSTRUCTIONS, INSTALLATION
1A
USE AND CARE GUIDE
1G
WIRING DIAGRAM (ENGLISH/FRENCH)
1D
TIPS, SAFE COOKING (FRENCH)
2
SPRING, ELEMENT
3
SCREW
4
COOKTOP (BLACK)
4A
COOKTOP (STAINLESS)
5
ELEMENT (3000W) (LEFT FRONT)
6
ELEMENT (1200W) (RIGHT FRONT AND LEFT REAR)
7
ELEMENT (3200W) (RIGHT FRONT)
8
ELEMENT (1300W) (LEFT REAR)
9
ELEMENT, WARM ZONE (CENTER)
10
MAY W10613286
11
MAY W10536275
12
BRACE, CORNER (LEFT)
12A
BRACE, CORNER (RIGHT)
13B
BRACKET, CONSOLE (CE
13
SUPPORT, COOKTOP (RIGHT)
13A
SUPPORT, COOKTOP (LEFT)
14
SCREW
15
ENDCAP (BLACK (LEFT))
15B
ENDCAP (STAINLESS (LEFT))
15A
ENDCAP (BLACK (RIGHT))
15C
ENDCAP (STAINLESS (RIGHT))
16
CONSOLE (BLACK)
16A
CONSOLE (STAINLESS)
17A
SWITCH, INFINITE (LEFT FRONT AND RIGHT REAR)
17B
SWITCH, INFINITE (RIGHT FRONT)
17
SWITCH, INFINITE (LEFT FRONT)
18
MAY 8523265
19A
KNOB (STAINLESS)
19
KNOB (BLACK)
20
SCREW
21
CONTROL MRC2
22
GROMMET
23
MAY W10636528
23A
VENT, TRIM TOP (STAINLESS)
24
MAY 3196068
25
BRACKET, CONTROL
26
SCREW, ANTI-TIP KIT
27
BRACKET, ANTI-TIP
28
BUMPER
29
MAY W10603095
30
GASKET, INFINITE SWITCH
31A
CONSOLE, LOWE
31
CONSOLE, LOWER PANEL (BLACK)
32A
MAY W10663810
32
MAY W10663811
33
SHIELD, KEYPAD
34
BRACKET, CONTROL
←
