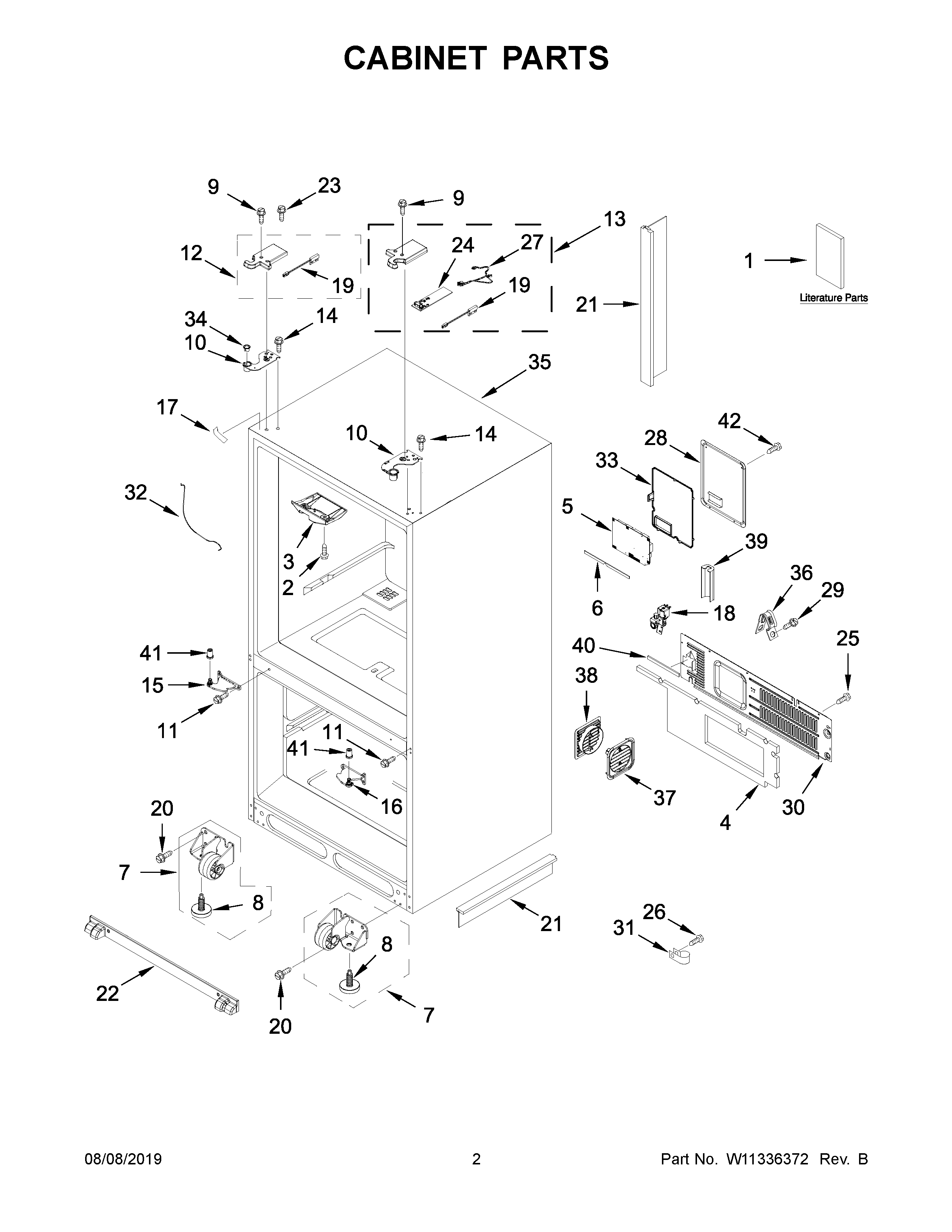

JFFCC72EHL01 02 – CABINET PARTS
Written by
in
JFFCC72EHL01 02 – CABINET PARTS
Products
Position
Product
1A
MAY W11309660
1C
TECH SHEET (FRENCH)
1B
TECH SHEET (ENGLISH)
1
MAY W11307643
2
Screw (4)
3
BLOCK, PIVOT
4
PAD, SOUND
5
CONTROL, ELECTRONIC
6
GASKET, HV BOX
7A
ASSEMBLY, ROLLER (RIGHT HAND)
7
ASSEMBLY, ROLLER (LEFT HAND)
8
BRAKE, ROLLER
9
Screw (8)
10
HINGE, TOP (RIGHT HAND)
10A
HINGE, TOP (LEFT HAND)
11
MAY W10673840
12
COVER, HINGE LEFT HAND (INCLUDES FOIL) (GREY)
13
COVER, HINGE RIGHT HAND (GREY)
14
SCREW
15
HINGE, CENTER LEFT HAND (GREY)
16
HINGE, CENTER RIGHT HAND (GREY)
17
COVER, CORNER (GREY)
18
VALVE, WATER
19
SWITCH, REED
20
MAY W10709365
21
DIVIDER, AIR (REAR)
21A
DIVIDER, AIR (BOTTOM)
22
GRILLE, TOE (GREY)
23
SCREW
24
WIFI MODULE
26
SCREW (10)
27
ASSEMBLY, JUMPER (WIRE)
28
COVER, CONTROL BOX
29
MAY W10141645
30
COVER, UNIT
31
CLAMP, TUBE
32A
TUBE, DISPENSER WATER (INCLUDES SEAL)
32
TUBE, ICEMAKER WATER (INCLUDES SEAL)
33
LID, HV
34
RETAINER, DOOR
35
LINER (NOT A SERVICEABLE PART)
36
MAY 549193
37
ASSEMBLY, INNER AIR TUNNEL (INCLUDES GASKET) (GREY)
38
ASSEMBLY, OUTER AIR TUNNEL (INCLUDES GASKET) (GREY)
39
GUARD-WATER VALVE
40
GASKET
41
BUSHING
42
SCREW
←
