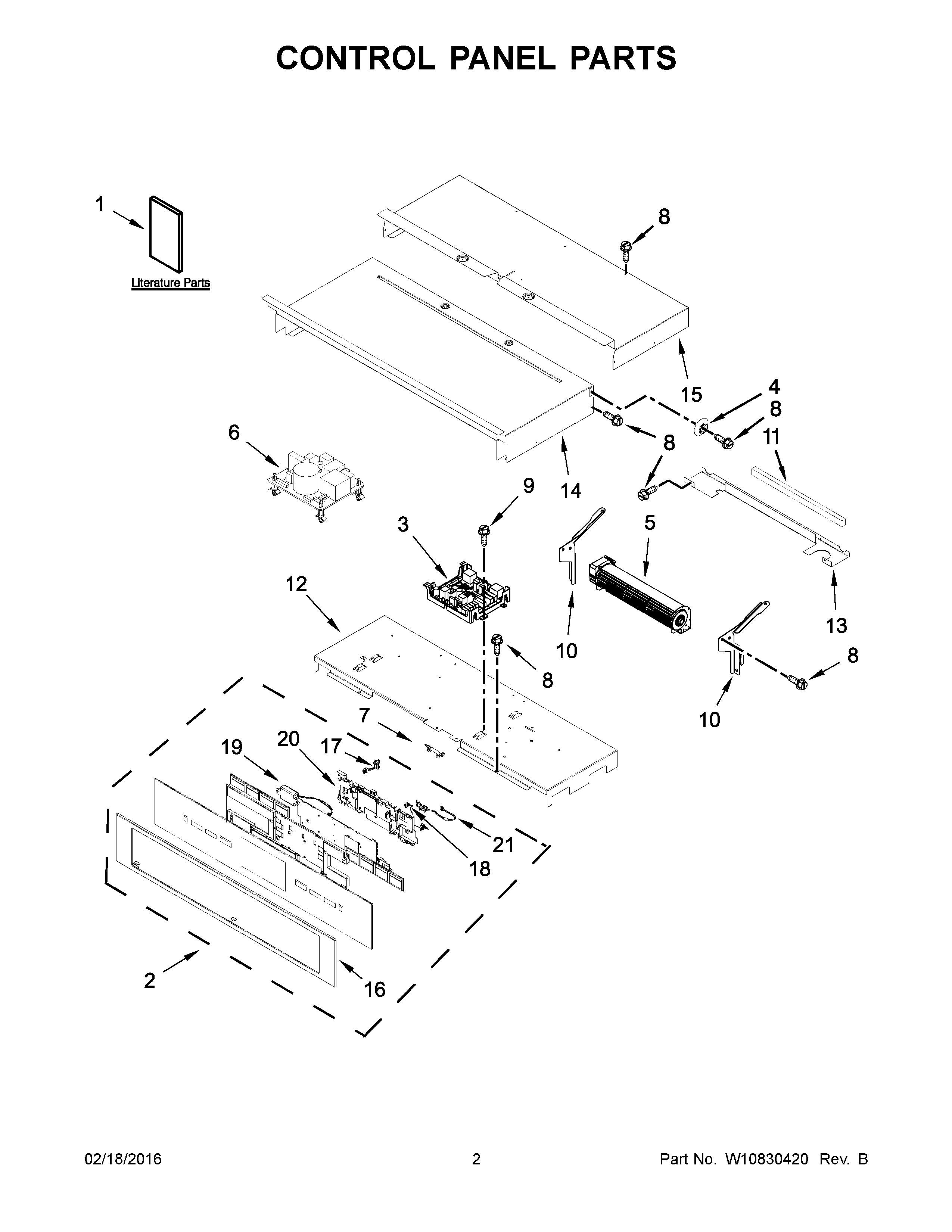

JJW2430DS01 02 – CONTROL PANEL PARTS
Written by
in
JJW2430DS01 02 – CONTROL PANEL PARTS
Products
Position
Product
NI
BRACKET, HARNESS
NI
CLIP, HARNESS
NI
HARNESS, EOL
NI
MAY W10775068
NI
STRAP, LEAD GROUND
NI
CLAMP, CONDUIT
NI
HARNESS, SIGNAL
NI
BRACKET, FUSE
NI
HARNESS, MAIN
NI
LINER (NOT A SERVICEABLE PART)
NI
MAY 4450800
1
GUIDE, USE & CARE
1B
SHEET, TECH
1A
INSTRUCTIONS, INSTALLATION
2
MAY W10713607
3
CONTROL (WITH POWER SUPPLY)
4
SPACER, LATERAL
5
BLOWER
6
BOARD, POWER SUPPLY
7
FUSE, THERMAL
8
MAY 7101P426- 60
9
MAY 7101P434-60
10A
BRACKET, BLOWER (RIGHT)
10
BRACKET, BLOWER (LEFT)
11
BLOCK, FOAM
12
MAY W10694467
13
CHASSIS, BACK DIVIDER
14
CHASSIS, COVER TOP FRONT 30
15
CHASSIS, COVER TOP BACK 30"
16
SKIN, CONTROL PANEL (STAINLESS)
17
HARNESS, KEYPAD (LEFT TO CENTER)
18
HARNESS, KEYPAD (RIGHT TO CENTER)
19
ASSEMBLY, SPEAKER
20
HOUSING
21
JUMPER HARNESS, POWER SUPPLY
←
