JJW2430DS03 02 – CONTROL PANEL PARTS
Written by
in

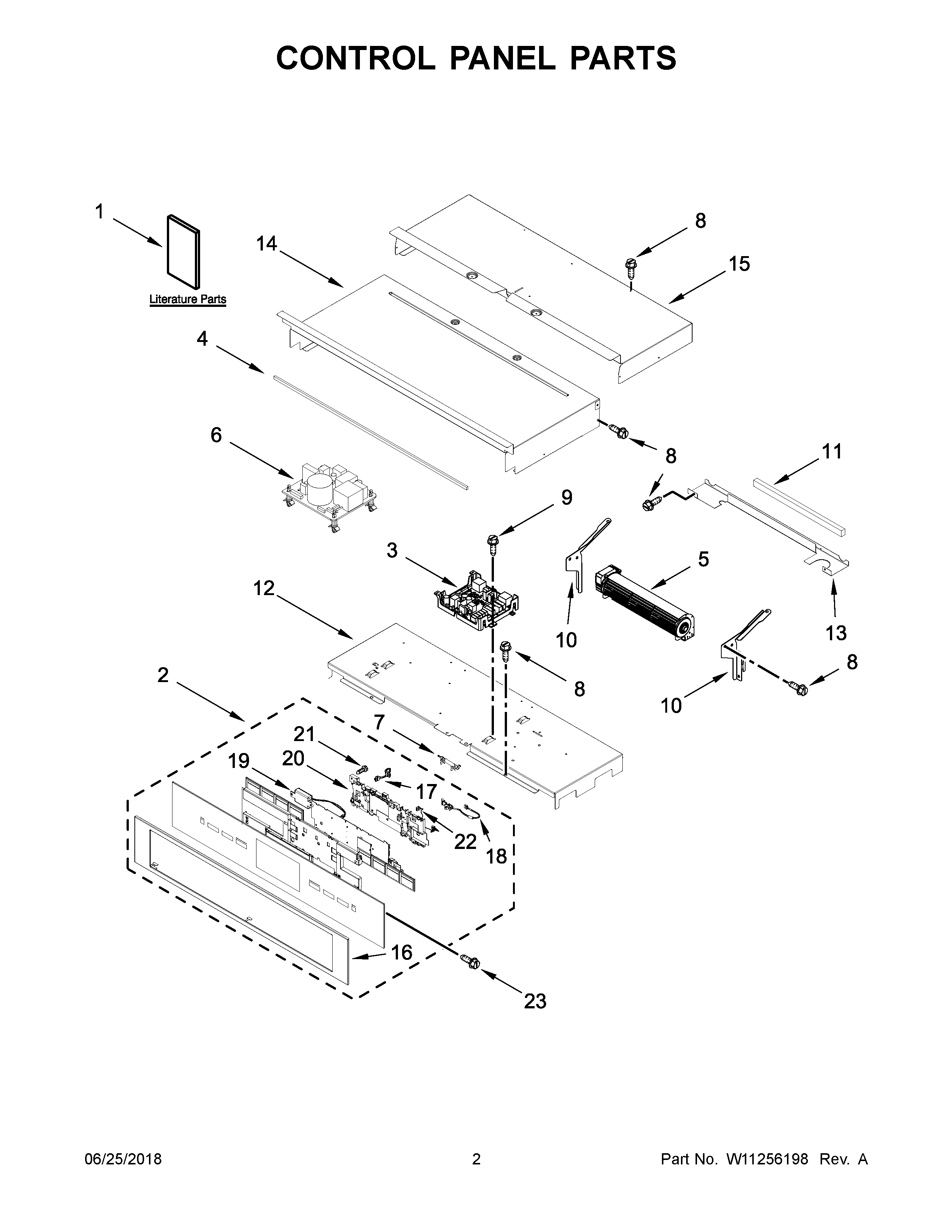

JJW2430DS03 02 – CONTROL PANEL PARTS
Products
Position
Product
NI
HARNESS, SIGNAL
NI
HARNESS, MAIN
NI
HARNESS, DOOR LATCH
NI
STRAP, LEAD GROUND
NI
BRACKET, HARNESS
NI
HARNESS, EOL
NI
CLIP, HARNESS
NI
CLAMP, CONDUIT
NI
MAY 4450800
NI
LINER (NOT A SERVICEABLE PART)
1
GUIDE, USE & CARE
1A
INSTRUCTIONS, INSTALLATION
1B
SHEET, TECH
2
ASSEMBLY, CONTROL PANEL (INCLUDES OVERLAY) (STAINLESS)
3
CONTROL (WITH POWER SUPPLY)
4
GASKET, RUBBER
5
BLOWER
6
BOARD, POWER SUPPLY
7
FUSE, THERMAL
8
MAY 7101P426- 60
9
MAY 7101P434-60
10A
BRACKET, BLOWER (RIGHT)
10
BRACKET, BLOWER (LEFT)
11
BLOCK, FOAM
12
TRAY, ELECTRONIC
13
CHASSIS, BACK DIVIDER
14
CHASSIS, COVER TOP FRONT 30
15
CHASSIS, COVER TOP BACK 30"
16
SKIN, CONTROL PANEL (STAINLESS)
17
HARNESS, KEYPAD (LEFT TO CENTER)
18
JUMPER HARNESS, POWER SUPPLY
19
ASSEMBLY, SPEAKER
20
HOUSING
21
MAY W10489172
22
HARNESS, KEYPAD (RIGHT TO CENTER)
23
Screw (2) (Black)
←
