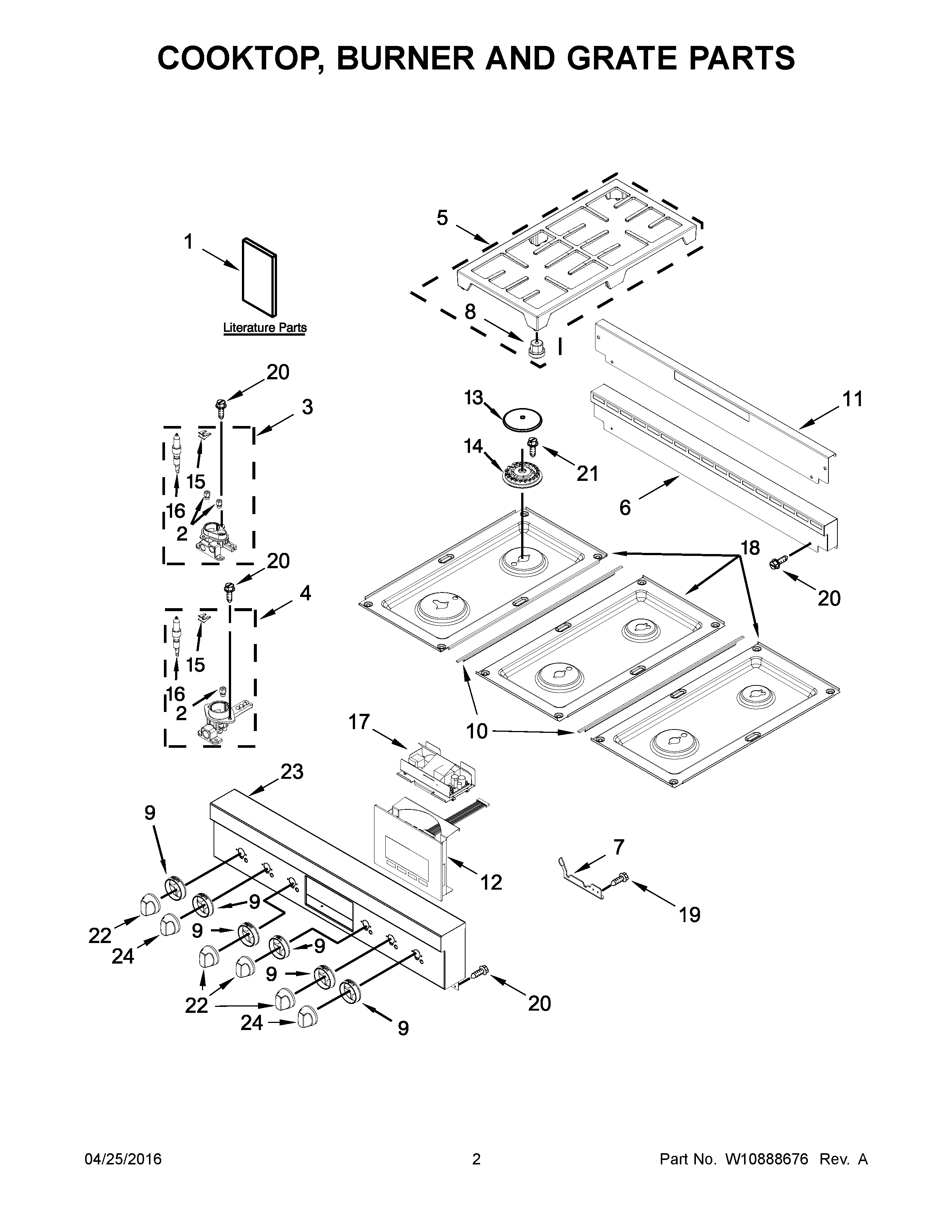

JLRP436WP00 02 – COOKTOP, BURNER AND GRATE PARTS
Written by
in
JLRP436WP00 02 – COOKTOP, BURNER AND GRATE PARTS
Products
Position
Product
NI
LINER (NOT A SERVICEABLE PART)
NI
MAY W10340850
NI
MAY W10146036
NI
MAY W10146037
NI
WIRING HARNESS PARTS, HARNESS, IGNITION
NI
HARNESS, DOOR LOCK
NI
MAY 4450800
NI
MAY W10183556
NI
CORD, POWER
NI
MAY W10368807
NI
MAY W10116168
NI
MAY W10344051
NI
BRACKET, ANTI-TIP
NI
MAY W10399620
NI
SCREW, ANTI-TIP KIT
NI
CLIP, HARNESS
1B
TIPS, SAFE COOKING (ENGLISH)
1C
TIPS, SAFE COOKING (FRENCH)
1A
INSTRUCTIONS, INSTALLATION
1
GUIDE, USE & CARE
1D
MAY W10403308
1E
MAY W10403309
2
ORIFICE (HIGH) (LEFT FRONT & RIGHT FRONT)
2C
ORIFICE (3K) (CENTER REAR)
2B
ORIFICE (11K) (LEFT REAR, RIGHT REAR, CENTER FRONT)
2A
ORIFICE (LOW) (LEFT FRONT & RIGHT FRONT)
3
ASSEMBLY, ORIFICE HOLDER (LEFT FRONT & RIGHT FRONT)
4A
ASSEMBLY, ORIFICE HOLDER (CENTER REAR)
4
ASSEMBLY, ORIFICE HOLDER (LEFT REAR, RIGHT REAR, CENTER FRONT)
5
MAY W10276551
6
MAY W10323249
7A
BRACKET,CONSOLE (RIGHT)
7
BRACKET,CONSOLE (LEFT)
8
PAD, GRATE
9
MAY W10276494
10
TRIM, T-STRIP
11
MAY W10323250
12
ASSEMBLY, KEYPAD
13A
MAY W10256032
13
MAY W10256034
13B
MAY W10364463
14
SPREADER, FLAME (20K) (LEFT FRONT AND RIGHT FRONT)
14A
BURNER, HEAD (LR,RF)
14B
BURNER HEAD (RR)
15A
SPRING, ELECTRODE (RR)
15
MAY W10256046
16A
ELECTRODE, WIRE
16
ELECTRODE (LR, RF & RR)
17
ASSEMBLY, POWER SUPPLY
18A
COOKTOP (BLACK (RIGHT))
18
MAY W10352969
18B
COOKTOP (BLACK (CENTER))
19
MAY 7101P500-60
20
SCREW (8BX3/8-NI)
21
MAY 3400099
22
KNOB, CONTROL (LR, RF) LR, RF
23
MAY W10789953
24
KNOB, CONTROL LF
←
