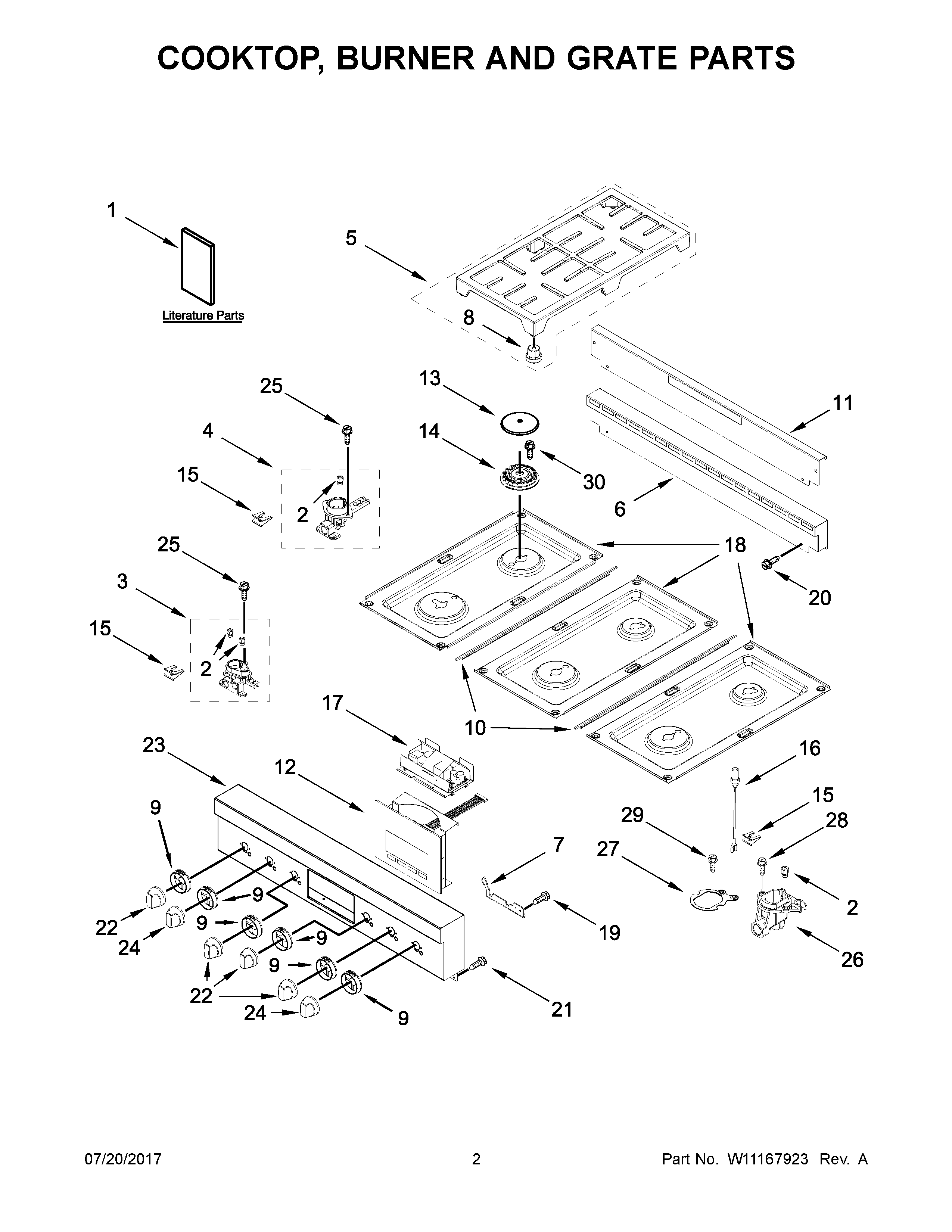

JLRP436WP01 02 – COOKTOP, BURNER AND GRATE PARTS

JLRP436WP01 02 – COOKTOP, BURNER AND GRATE PARTS

Written by

in

JLRP436WP01 02 – COOKTOP, BURNER AND GRATE PARTS

Products

PositionProduct
NIBRACKET, ANTI-TIP
NIMAY W10830796
NIHARNESS, DOOR LOCK
NIMAY 4450800
NIMAY W10116168
NIMAY W10763504
NIMAY W10340850
NILINER (NOT A SERVICEABLE PART)
NICORD, POWER
NIMAY W10183556
NIMAY W10830797
NIMAY W10399620
NISCREW, ANTI-TIP KIT
NIMAY W10344051
NICLIP, HARNESS
NIMAY W10368807
1GUIDE, USE & CARE
1BMAY W10403308
1CMAY W10403309
1AINSTRUCTIONS, INSTALLATION
2AORIFICE (LOW) (LEFT FRONT & RIGHT FRONT)
2BORIFICE (11K) (LEFT REAR, RIGHT REAR, CENTER FRONT)
2CORIFICE (3K) (CENTER REAR)
2ORIFICE (HIGH) (LEFT FRONT & RIGHT FRONT)
3MAY W10905356
4MAY W10905358
5MAY W10276551
6MAY W10323249
7ABRACKET,CONSOLE (RIGHT)
7BRACKET,CONSOLE (LEFT)
8BUMPER, GRATE
9MAY W10276494
10TRIM, T-STRIP
11MAY W10323250
12ASSEMBLY, KEYPAD
13AMAY W10256032
13MAY W10256034
13BMAY W10364463
14MAY W10879806
14BBURNER HEAD (RR)
14ABURNER, HEAD (LR,RF)
15ASPRING, ELECTRODE (RR)
15SPRING, ELECTRODE
16ELECTRODE, WIRE
17ASSEMBLY, POWER SUPPLY
18ACOOKTOP (BLACK (RIGHT))
18BCOOKTOP (BLACK (CENTER))
18MAY W10352969
19MAY 7101P500-60
20SCREW (8BX3/8-NI)
21MAY 3400099
22KNOB, CONTROL (LR, RF) LR, RF
23MAY W10789953
24KNOB, CONTROL LF
25SCREW (ALL BUT CENTER REAR)
26ASSEMBLY, ORIFICE HOLDER (CENTER REAR)
27MAY 8286930
28MAY 8286921
29MAY 3196160
30SCREW
