JLRP536WP00 02 – COOKTOP, BURNER AND GRATE PARTS
Written by
in

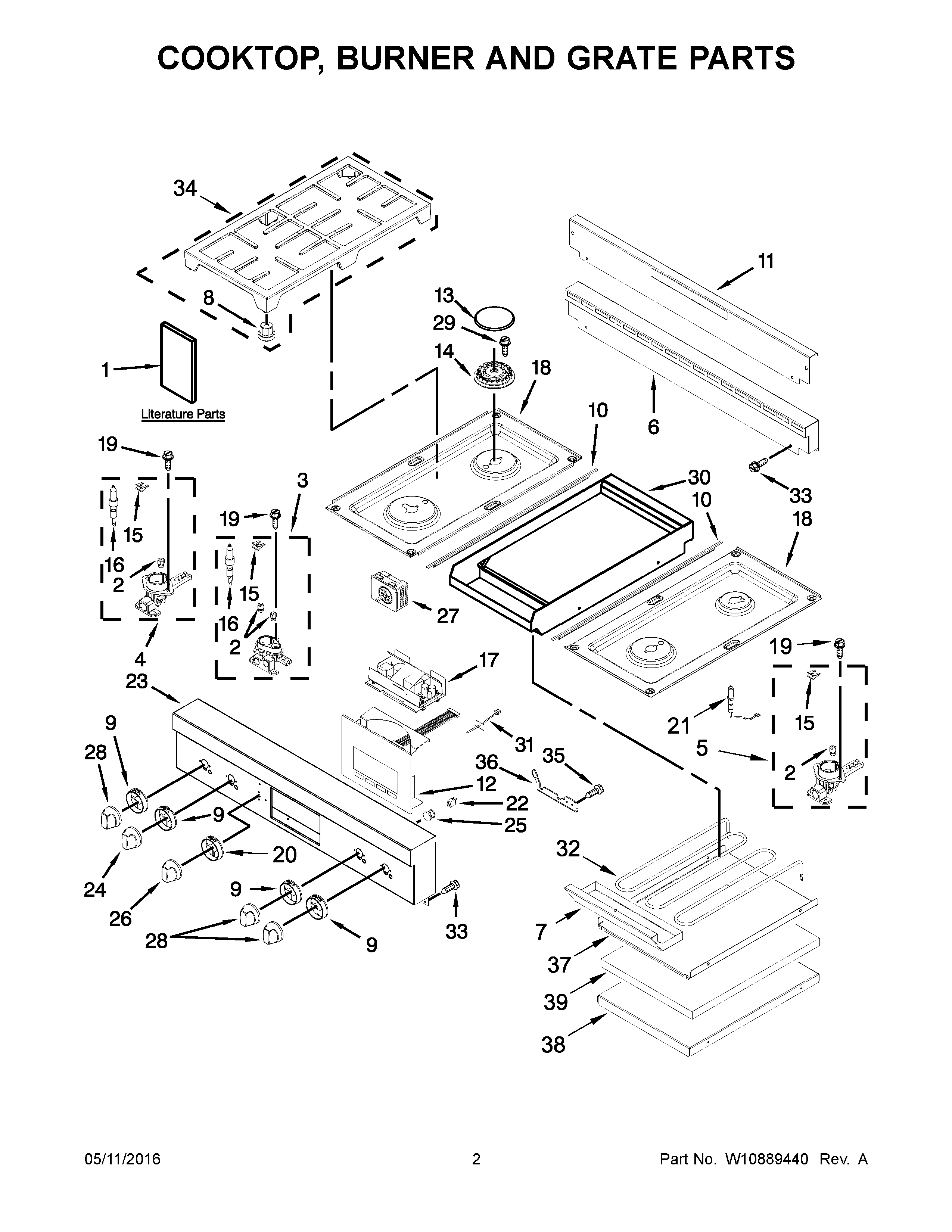

JLRP536WP00 02 – COOKTOP, BURNER AND GRATE PARTS
Products
Position
Product
NI
MAY W10145988
NI
MAY W10146037
NI
HARNESS, WIRE IGNITION
NI
MAY W10146036
NI
HARNESS, DOOR LOCK
NI
MAY W10344051
NI
BRACKET, ANTI-TIP
NI
MAY W10116146
NI
MAY 4450800
NI
LINER (NOT A SERVICEABLE PART)
NI
CORD, POWER
NI
MAY W10340850
NI
MAY W10368807
NI
SCREW, ANTI-TIP KIT
NI
CLIP, HARNESS
NI
MAY W10116168
NI
MAY W10183556
1D
MAY W10403308
1E
MAY W10403309
1B
GUIDE, USE & CARE
1C
INSTRUCTIONS, INSTALLATION
1
TIPS, SAFE COOKING (ENGLISH)
1A
TIPS, SAFE COOKING (FRENCH)
2C
ORIFICE (3K) (CENTER REAR)
2B
ORIFICE (11K) (LEFT REAR, RIGHT REAR, CENTER FRONT)
2A
ORIFICE (LOW) (LEFT FRONT & RIGHT FRONT)
2
ORIFICE (HIGH) (LEFT FRONT & RIGHT FRONT)
3
ASSEMBLY, ORIFICE HOLDER (LEFT FRONT & RIGHT FRONT)
4
ASSEMBLY, ORIFICE HOLDER (LEFT REAR, RIGHT REAR, CENTER FRONT)
5
ASSEMBLY, ORIFICE HOLDER (CENTER REAR)
6
MAY W10323249
7
DRIP, TRAY GRIDDLE
8
PAD, GRATE
9
MAY W10276494
10
L-STRIP
11
MAY W10323250
12
ASSEMBLY, KEYPAD
13A
MAY W10256032
13B
MAY W10364463
13
MAY W10256034
14
SPREADER, FLAME (20K) (LEFT FRONT AND RIGHT FRONT)
14A
BURNER, HEAD (LR,RF)
14B
BURNER HEAD (RR)
15A
SPRING, ELECTRODE (RR)
15
MAY W10256046
16
ELECTRODE (LR, RF & RR)
17
ASSEMBLY, POWER SUPPLY
18
MAY W10352969
18A
MAY W10352968
19
SCREW (ALL BUT CENTER REAR)
20
MAY W10145453
21
ELECTRODE, WIRE
22
LIGHT, INDICATOR HOUSING
23
PANEL, CONTROL
24
KNOB, CONTROL LF
25
MAY W10294500
26
MAY W10145566
27
MAY W10116113
28
KNOB, CONTROL (LR, RF) LR, RF
29
MAY 3400099
30
MODULE, GRIDDLE
31
MAY W10319835
32
ELEMENT, GRIDDLE
33
SCREW (8BX3/8-NI)
34
MAY W10276551
35
MAY 7101P500-60
36
BRACKET,CONSOLE (LEFT)
36A
BRACKET,CONSOLE (RIGHT)
37
MAY W10145620
38
MAY W10246074
39
MAY W10145621
←
