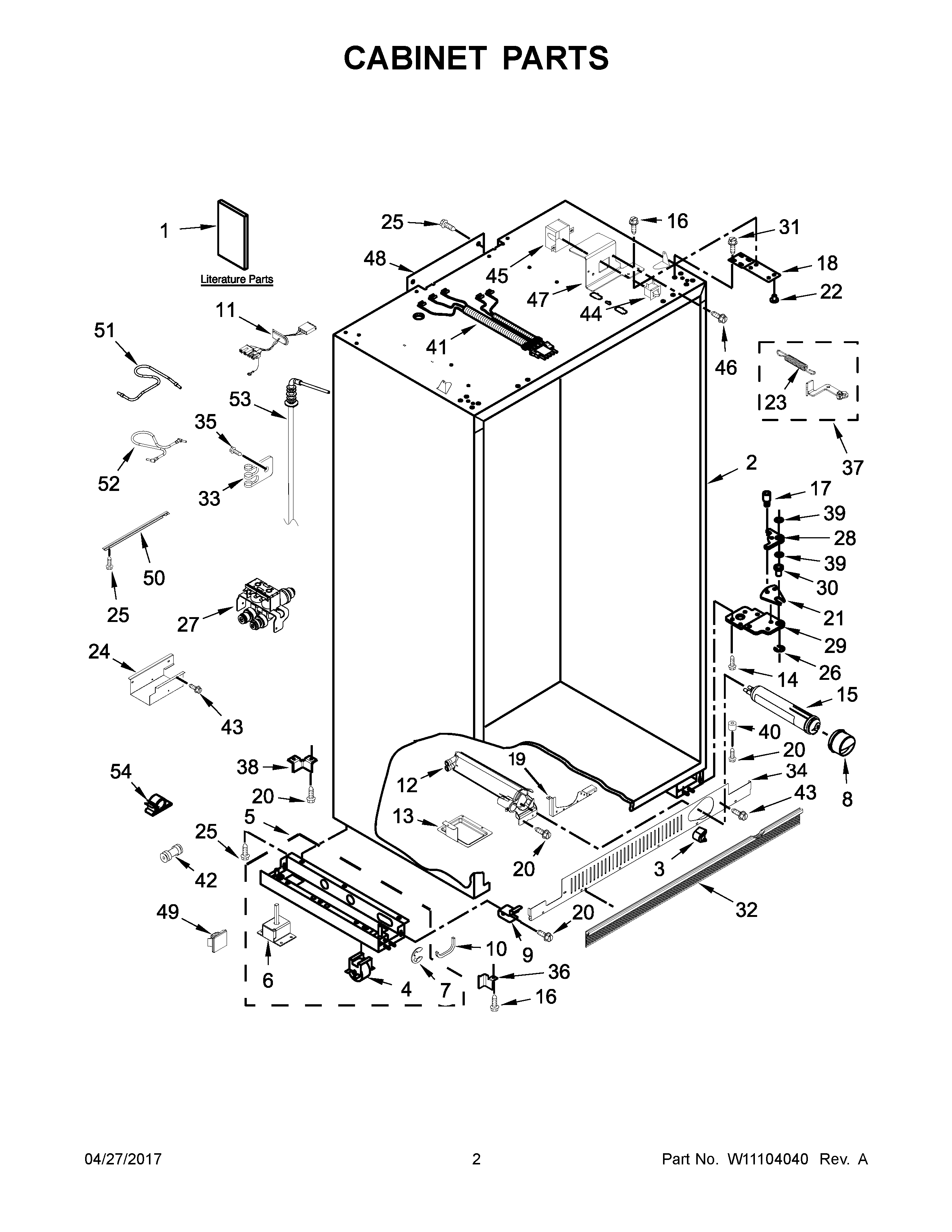

JS48PPDUDE01 02 – CABINET PARTSadmin2025-04-26T09:15:25+00:00JS48PPDUDE01 02 – CABINET PARTS
Products
| Position | Product |
|---|
| 1D | MAY W10762997 |
| 1 | USE AND CARE GUIDE |
| 1C | MAY W10910734 |
| 1B | MAY W10910733 |
| 1E | INSTALLATION INSTRUCTIONS |
| 1A | MAY W10826673 |
| 2 | LINER (NOT A SERVICEABLE PART) |
| 3 | Button, Filter (Black) |
| 4 | MAY W10138054 |
| 5A | SUPPORT, LEVELER ASSEMBLY (RIGHT HAND) |
| 5 | SUPPORT, LEVELER ASSEMBLY (LEFT HAND) |
| 6 | LEVELER ASSY |
| 7 | Ring, Retainer |
| 8 | CAP, WATER FILTER (BLACK) |
| 9 | Mounting Stud, Grille |
| 10 | GROMMET, CROSSOVERTUBE |
| 11 | WIRE ASSEMBLY, SMART VALVE |
| 12 | MAY W10121140 |
| 13 | Tray, Drip Filter |
| 14 | MAY 3400525 |
| 15 | Filter, Water |
| 16 | Screw 8-32 x 5/16 |
| 17 | Screw, Door Stop |
| 18 | Hinge (Top) |
| 19 | MAY W10674648 |
| 20 | MAY W10001250 |
| 21 | Lock, Adjustable Bushing |
| 22 | MAY W10484913 |
| 23 | Spring, Door Closure (Right Side) |
| 24 | Shield, Valve |
| 25 | MAY 1157158 |
| 26 | Retaining Ring, Adjustable Bushing |
| 27 | VALVE, INLET |
| 28 | MAY W10482554 |
| 29 | HINGE, BOTTOM (FREEZER) |
| 29A | HINGE, BOTTOM (REFRIGERATOR) |
| 30 | MAY 2302876 |
| 31 | Screw 1/4-20 x 5/8 |
| 32 | SKIRT-GRILLE, BOTTOM |
| 33 | Clip, Tube |
| 34 | GRILLE BOTTOM, FRONT |
| 35 | MAY W10141645 |
| 36A | Bracket, Support Base (Front) (Right) |
| 36 | Bracket, Support Base (Front) (Left) |
| 37A | ASSEMBLY, LIGHT SWITCH CAM (RIGHT HAND) |
| 37 | ASSEMBLY, LIGHT SWITCH CAM (LEFT HAND) |
| 38 | Bracket, Support Base (Rear) (2) |
| 39 | WASHER |
| 40 | Spacer, Door-Skin (Top) |
| 41 | ASSEMBLY, SWITCH WIRE |
| 42 | CONNECTOR, UNION |
| 43 | MAY W10005050 |
| 44A | Switch, Rocker Arm |
| 44 | MAY 1118894 |
| 45 | Cover, Switch (2) |
| 46 | Screw |
| 47A | BRACKET, SWITCH (RIGHT HAND) |
| 47 | BRACKET, SWITCH (LEFT HAND) |
| 48 | Cover, Rear |
| 49 | WPM0104106 Whirlpool Refrigerator Clip |
| 50 | MAY 2320559 |
| 51 | MAY W10296807 |
| 52 | MAY W10683737 |
| 53 | MAY W10357286 |
| 54 | CLIP |
