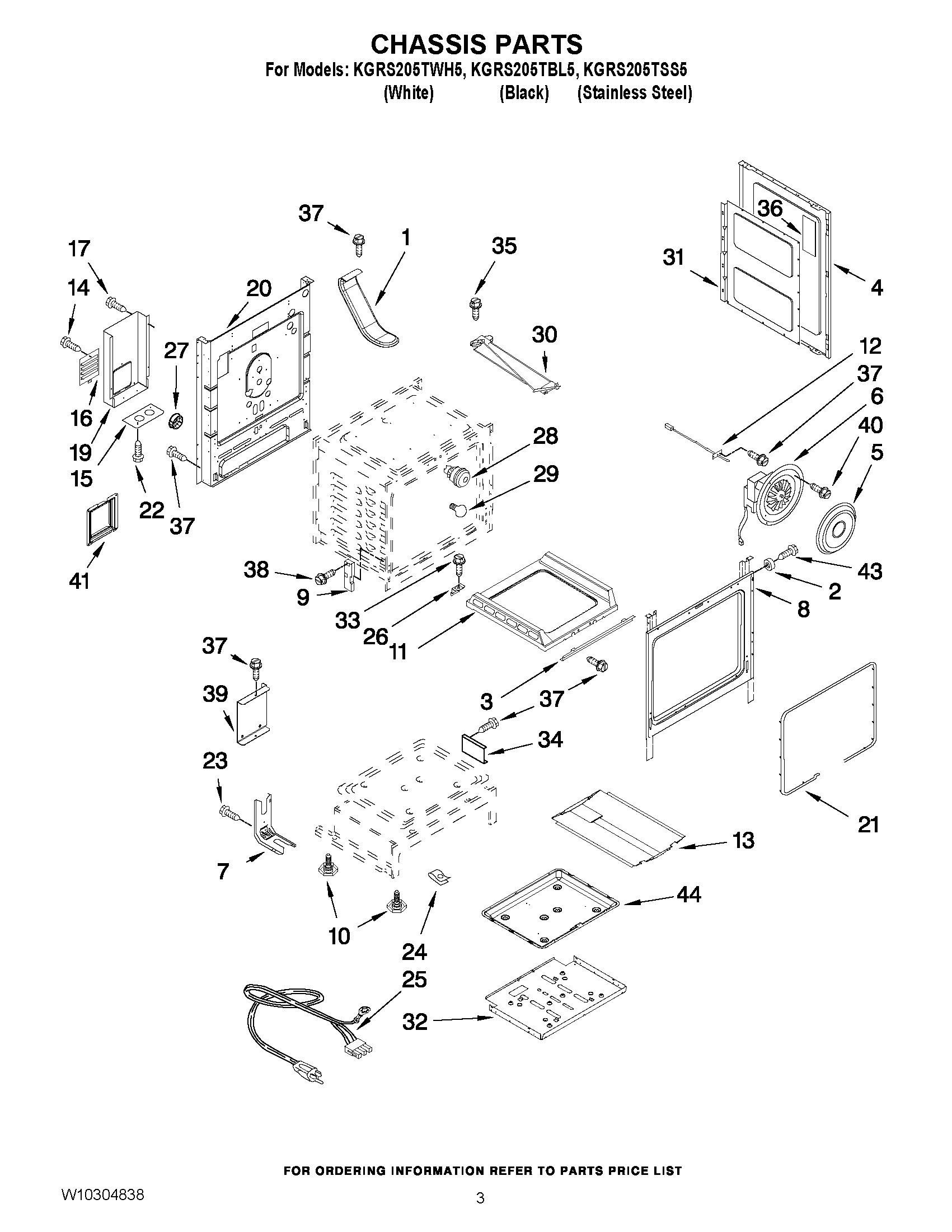

KGRS205TBL5 03 – CHASSIS PARTSadmin2025-04-26T11:19:20+00:00KGRS205TBL5 03 – CHASSIS PARTS
Products
| Position | Product |
|---|
| NI | INSULATION, WRAP |
| NI | W10182346 Whirlpool Insulation Assembly |
| NI | INSULATION, BACK |
| 1 | VENT, OVEN |
| 2 | Spacer, Side Pnl. |
| 3 | Support, Oven |
| 4 | Panel, Side (Black) |
| 4 | Panel, Side (White) |
| 5 | PLATE, CONVECTION |
| 6 | FAN, CONVECT |
| 7 | BRACKET, ANTI TIP |
| 8 | CABINET (NOT A SERVICEABLE PART) |
| 9 | Receiver, Hinge |
| 10 | FOOT, LEVELER |
| 11 | WPW10211368 Whirlpool Oven Bottom |
| 12 | WPW10131827 Whirlpool Sensor |
| 13 | BAFFLE, BAKE BURNER |
| 16 | Plate, Conduit |
| 19 | COVER, WIRE (LWR) |
| 20 | MAIN BACK |
| 21 | W11562931 Whirlpool Door Gasket |
| 22 | SCREW, HINGE |
| 23 | W10491985 Whirlpool Screw |
| 24 | CLIP (4) |
| 25 | CORD, POWER |
| 26 | Support, Ov BTM |
| 27 | BUSHING, WIRE |
| 28 | W11594027 Whirlpool Range Oven Light Socket |
| 29 | BULB, LIGHT |
| 30 | Latch Assembly |
| 31 | Retainer, Insulation |
| 32 | Shield, Heat |
| 35 | 3196166 Whirlpool Screw |
| 36 | INSULATION |
| 38 | SCREW |
| 39 | BRACKET, OVEN |
| 40 | SCREW |
| 41 | RETAINER, INSUL. |
| 43 | Screw, Shoulder(6) |
| 44 | PAN, BAKE |
