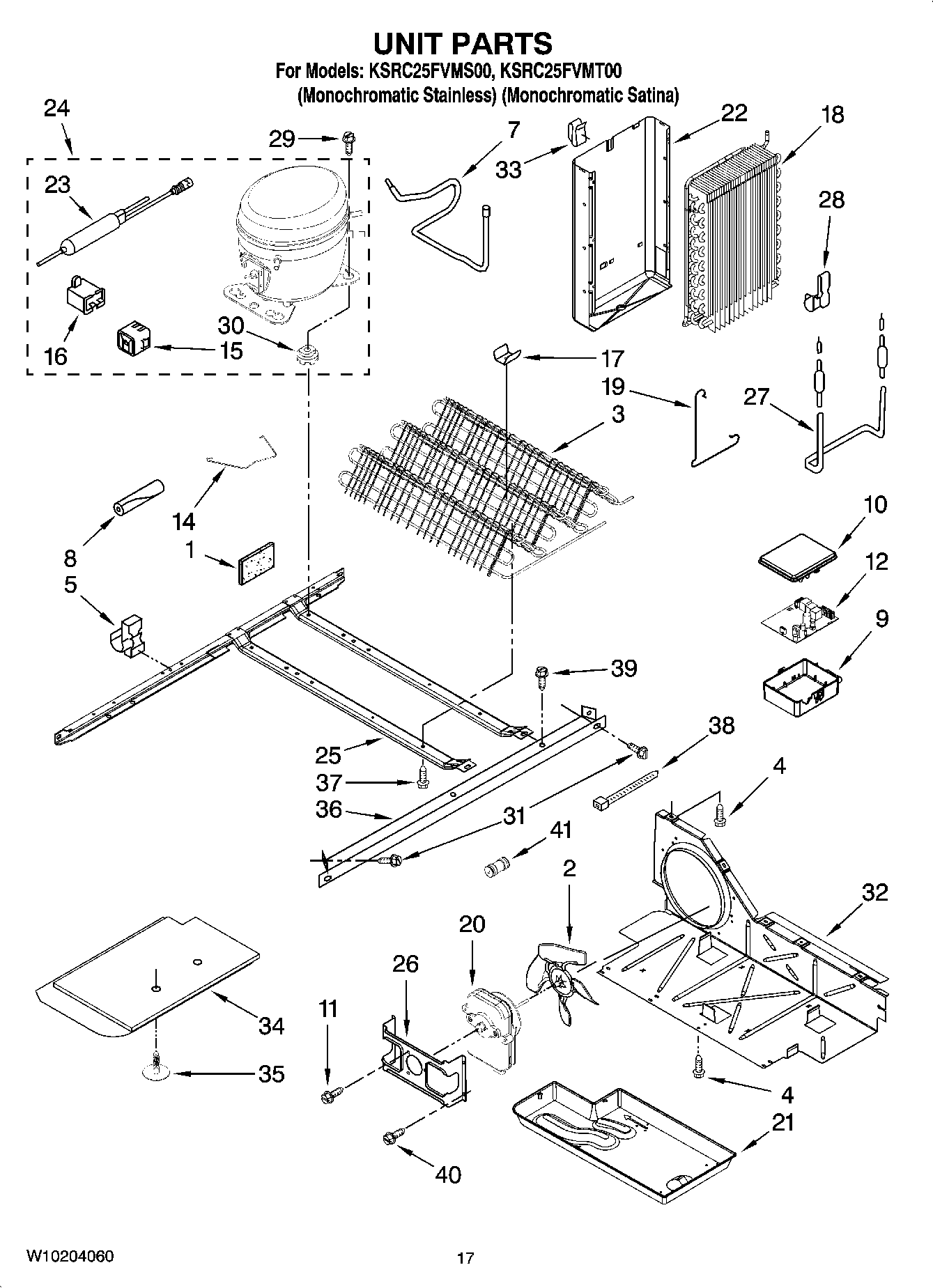

KSRC25FVMT00 11 – UNIT PARTS

KSRC25FVMT00 11 – UNIT PARTS

KSRC25FVMT00 11 – UNIT PARTS

Products

PositionProduct
978027 Whirlpool Refrigerator Primary Valve
VALVE, ACCESS (1/2“)
WP978025 Whirlpool Refrigerator Valve
978030 Whirlpool Refrigerator Valve
REFRIGERANT CHARGE 5.00 oz. (R-134A)
978026 Whirlpool Refrigerator Primary Valve
876764 Whirlpool Refrigerator Primary Valve
Following Parts Not Illustrated and Optional Parts Not Included
VALVE, ACCESS (5/8“)
1W11553819 Whirlpool Refrigerator Insulation
2W10156818 Whirlpool Refrigerator Fan Blade
32324712 Whirlpool Refrigerator Condenser
4WP489464 Whirlpool Refrigerator Screw
5WP1115374 Whirlpool Refrigerator Clip
7WP2205765 Whirlpool Refrigerator Tube
8SLEEVE
92326982 Whirlpool Refrigerator Control Box
10Box Cover
11WP8533993 Whirlpool Refrigerator Screw
12Elec. Control
142223314 Whirlpool Refrigerator Clip
15W10896198 Whirlpool Refrigerator Start Device
16WPW10662129 Whirlpool Refrigerator Run Capacitor
17W10683556 Whirlpool Refrigerator Clip
18WP2188823 Whirlpool Refrigerator Evaporator
19Clamp
20WP2188874 Whirlpool Refrigerator Condenser Motor
21WPW10614158 Whirlpool Refrigerator Evaporator Tray
22Heat Shield
23WPW10143759 Whirlpool Dryer Filter
24W10139462 Whirlpool Refrigerator Compressor
252304904 Whirlpool Frame Assembly
26WP2181929 Whirlpool Refrigerator Bracket
27WP2323198 Whirlpool Refrigerator Heater
28W11623163 Whirlpool Refrigerator Clip
30876811 Whirlpool Grommet
30WP4387558 Whirlpool Refrigerator Compressor Grommet
31489340 Whirlpool Refrigerator Screw
32W10896764 Whirlpool Refrigerator Air Baffle
33Clip, Heat Shield
34Unit Cover, Bottom
35489396 Whirlpool Refrigerator Clip
362305374 Whirlpool Refrigerator Unit Rail
37W11544659 Whirlpool Refrigerator Screw
38WPW10339879 Whirlpool Wire Tie
39WP489427 Whirlpool Refrigerator Screw
40WPW10141625 Whirlpool Refrigerator Screw Assembly
41WPW10334458 Whirlpool Refrigerator Connector
