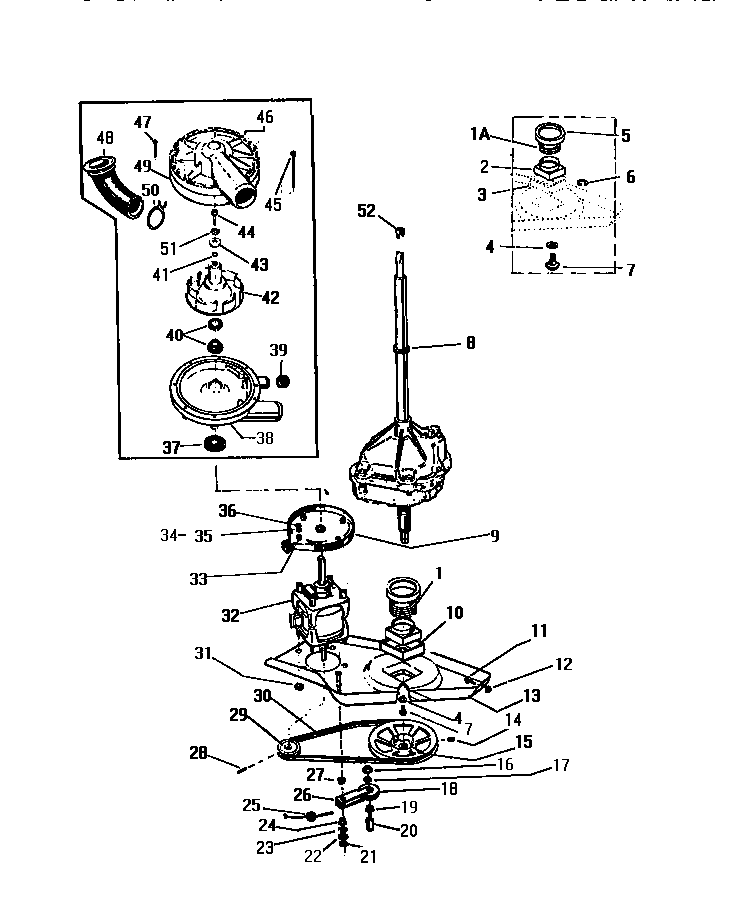

LA271JXW3 06 – DRIVE MOTOR & PUMP ASSEMBLY

Products

Position	Product
*24761	WCI Q198163
4	WASHER NEOPRENE
6	WIRING HARNESSES ARE NOT AVAILABLE FOR THIS MODEL
7	BOLT
8	WCI Q440115
9	WCI Q164261
10	WCI Q622331
11	BOLT (3)
12	WCI Q500831
13	WCI Q623011
14	WCI Q500870
15	WCI Q631112
16	WCI Q501084
18	WCI Q622341
20	WCI Q622462
21	WCI 1467173
22	WCI Q409004
23	WCI 1147601
25	WCI Q623001
26	WCI Q622472
27	WCI Q607121
28	PIN
29	WCI Q622991
30	WCI Q622451
31	NUT
32	WCI Q603184
33	WCI Q502788
34	SPACER (1)
35	SPACER (4)
35	SPACER (1)
36	WCI Q502404
37	WCI Q69543
38	WCI Q612641
39	WCI Q16701
40	SEAL, KIT (INCLUDED IN IMPELLER KIT Q198163)
41	O-RING (INCLUDED IN IMPELLER KIT Q198163)
42	IMPELLER (INCLUDED IN IMPELLER KIT Q198163)
43	WCI Q69561
44	WCI Q504204
45	SCREW, TO MOTOR
46	WCI Q612631
47	SCREW (7)
48	WCI Q622261
49	GASKET (INCLUDED IN IMPELLER KIT Q198163)
50	WCI Q501154
51	WCI Q500374
52	SHIM
52	WCI Q631521
52	WCI Q631522
