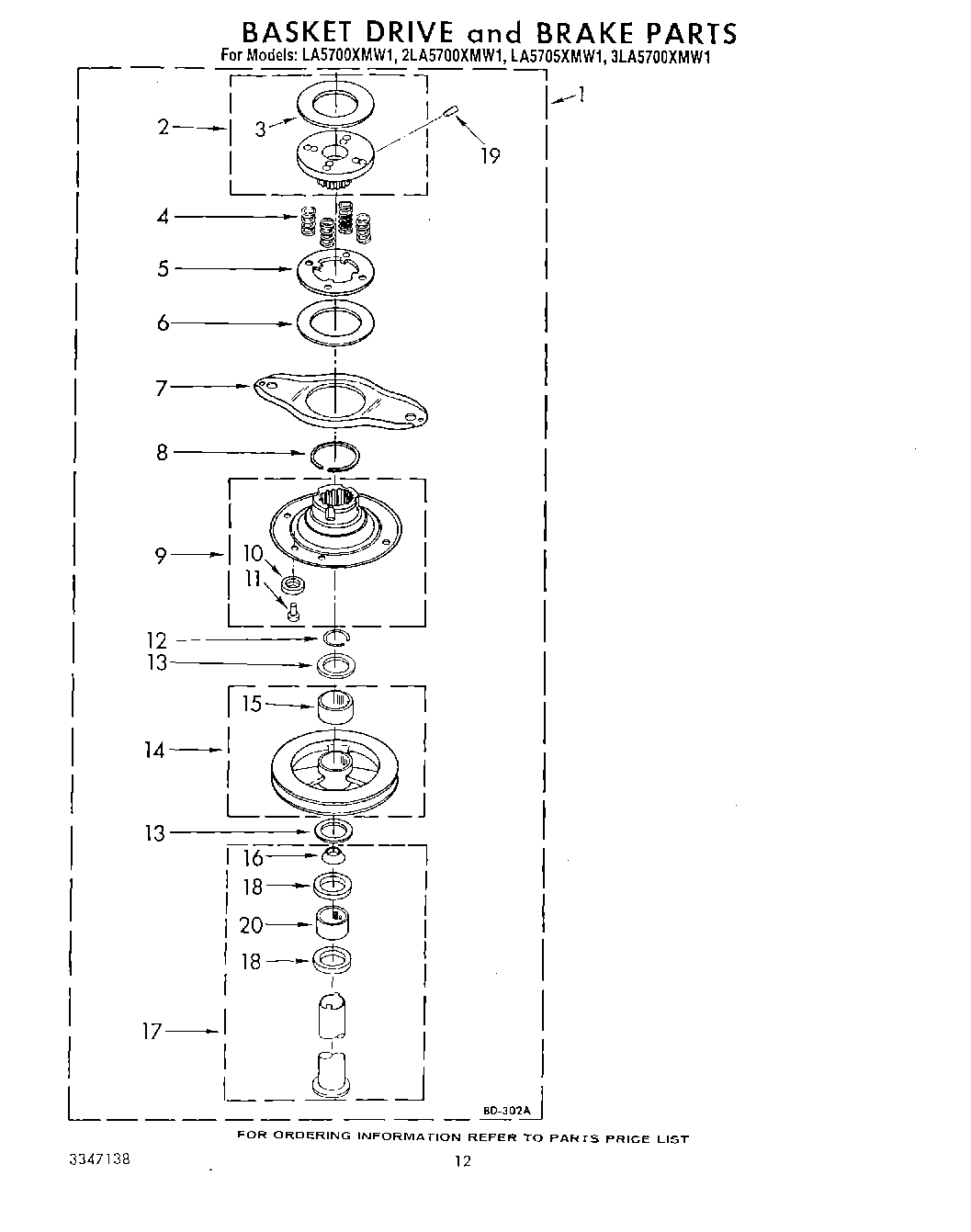

LA5705XMW1 09 – BASKET DRIVE AND BRAKE
Written by
in
LA5705XMW1 09 – BASKET DRIVE AND BRAKE
Products
Position
Product
1
Basket Drive & Brake (Refer To Page 9 For Further Breakdown)
2
Drum, Brake (Upper)
3
Lining, Basket Brake (Upper)
4
Spring, Basket Drive (Orange) (4)
5
Drum, Brake (Lower)
6
Lining, Basket Brake (Lower)
7
Yoke, Brake
8
Ring, Snap
9
Plate & Lining, Basket Drive
10
Lining, Basket Drive (Set of 3)
11
Eyelet (3)
12
WPW10083200 Whirlpool Wire Ring
13
Washer, Thrust (2)
14
Pulley, Basket Drive
15
Bearing, Drive Pulley
16
WP91939 Whirlpool Shaft Seal
17
Drive Tube & Bearing, Basket
18
WP356427 Whirlpool Shaft Seal
19
Set Screw, 5/16-18X 13/16
20
Spacer, Drive Tube
←
