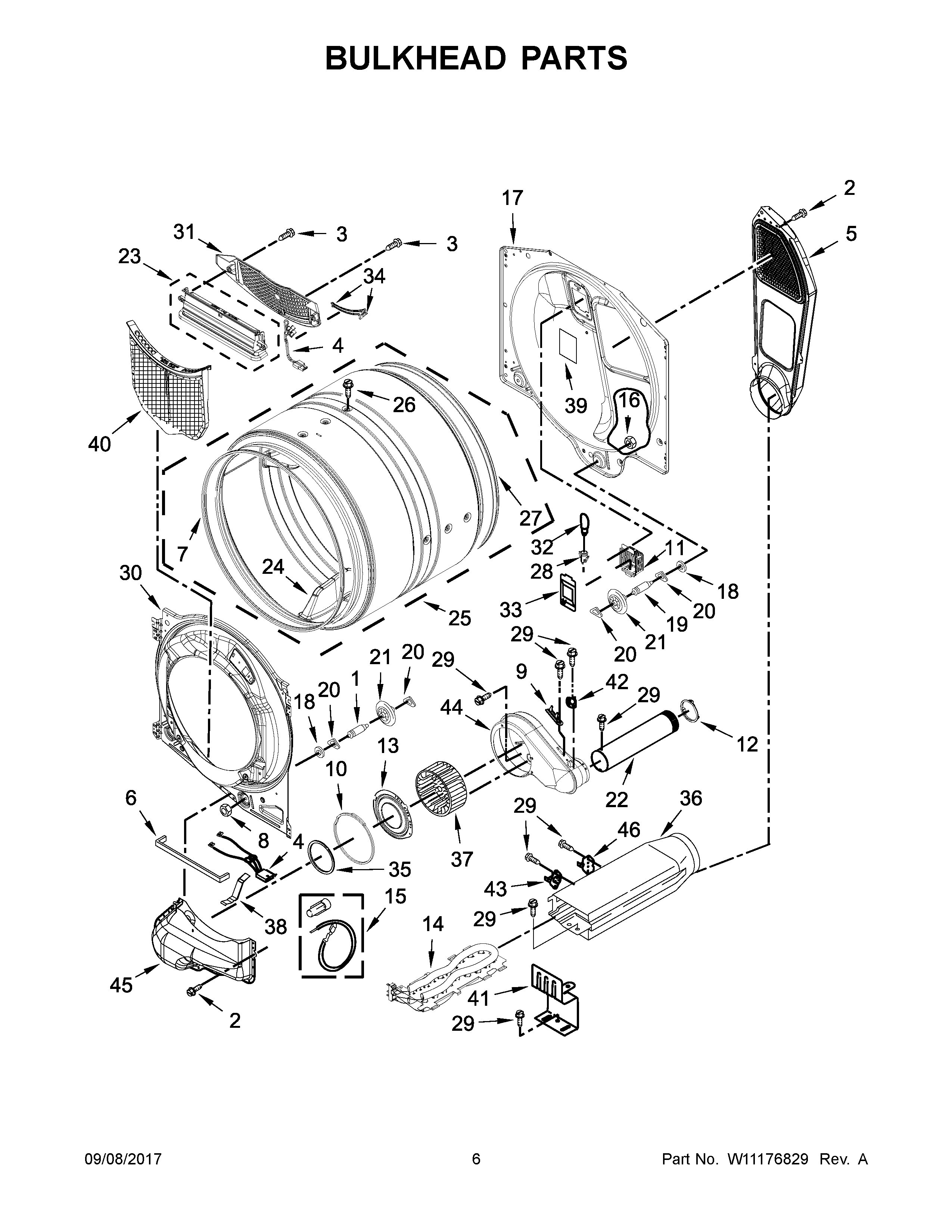

MED3500FW1 04 – BULKHEAD PARTS

MED3500FW1 04 – BULKHEAD PARTS

Written by

in

MED3500FW1 04 – BULKHEAD PARTS

Products

PositionProduct
1SHAFT, DRUM ROLLER RIGHT HAND THREAD
2SCREW
3SCREW
4MAY W10298258
5ASSEMBLY, AIR DUCT
6MAY W10211950
7MAY W10521122
8NUT, HEX
9FUSE, THERMAL (91C)
10SEAL, PLATE COVER
11MAY 8578825
12MAY W10344699
13MAY W10211901
14ELEMENT, HEATER
15BRACKET, DRUM LIGHT ELEMENT, HEATER PLUG, DRUM HOLE
16NUT, HEX (LEFT HAND THREAD)
17MAY 8520836
18WASHER
19SHAFT, DRUM ROLLER – LEFT HAND THREAD
20WASHER, TRI RING
21ROLLER, SUPPORT
22MAY W10342188
23ASSEMBLY, OUTLET GRILL AND HOUSING
24MAY W10416098
25DRUM ASSEMBLY COMPLETE
26MAY W10219342
27MAY W10521118
28MAY W10214261
29Screw
30BULKHEAD, FRONT
31GRILL, OUTLET
32MAY 3406124
33MAY 3402841
34SENSOR, ELECTRODE
35MAY W10211899
36ASSEMBLY, WELD HEATER BOX
37MAY W10211915
38MAY W10414388
39PAD, FOAM
40LINT SCREEN (WHITE)
41MAY 8066099
42THERMISTOR
43MAY 8557403
44MAY W10211911
45MAY W10211896
46KIT, THERMAL CUT-OFF (INCLUDES HIGH LIMIT THERMOSTAT)
