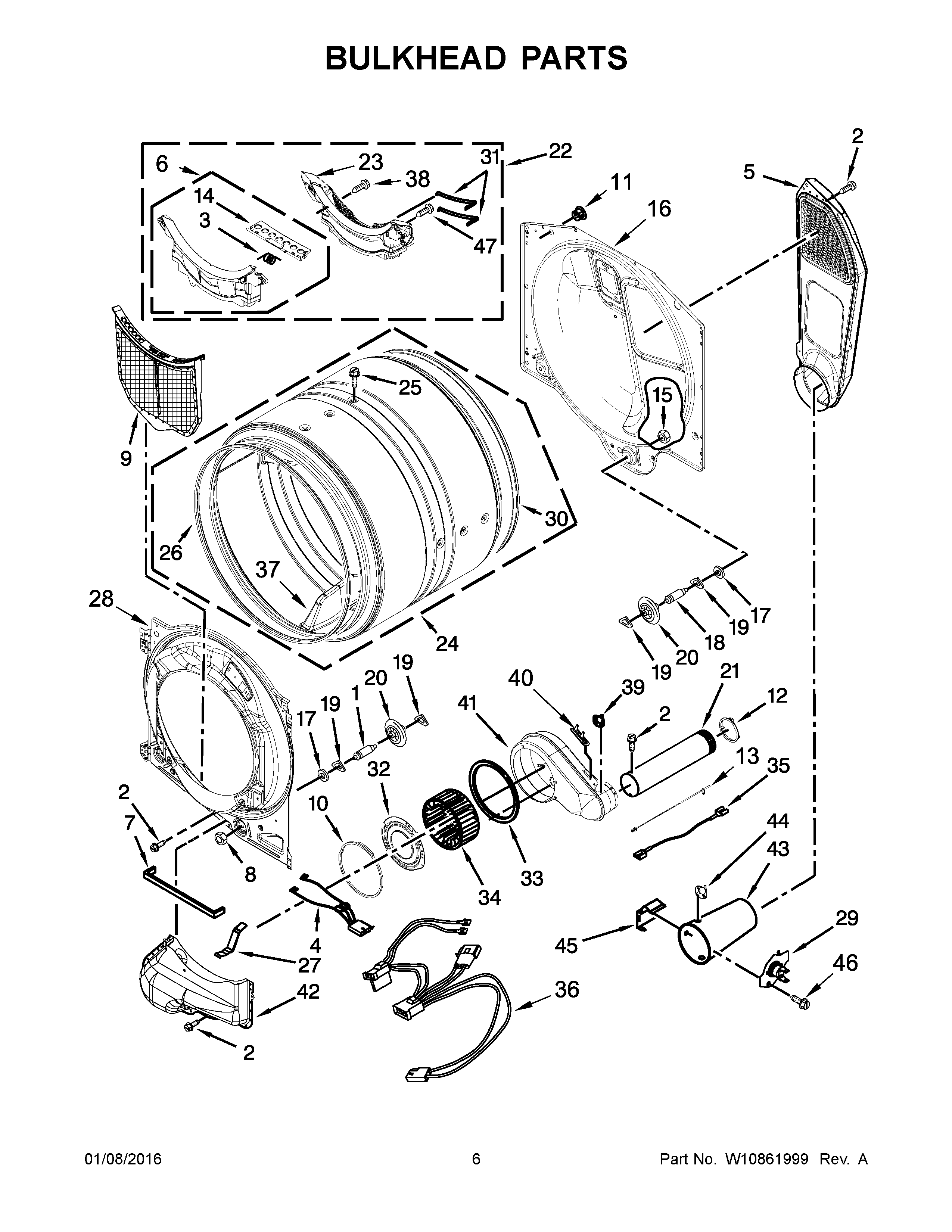

MGD3100DW1 04 – BULKHEAD PARTS
Written by
in
MGD3100DW1 04 – BULKHEAD PARTS
Products
Position
Product
1
SHAFT, DRUM ROLLER RIGHT HAND THREAD
2
SCREW
3
SPRING, LINT SCREEN DOOR
4
MAY W10298258
5
MAY W10295533
6
ASSEMBLY, HOUSING AND DOOR
7
MAY W10211950
8
NUT, HEX
9
LINT SCREEN (WHITE)
10
MAY W10211899
11
MAY 8529007
12
MAY W10344699
13
THERMISTOR, GAS INLET
14
DOOR, LINT SCREEN
15
NUT, HEX (LEFT HAND THREAD)
16
MAY 3387809
17
WASHER
18
SHAFT, DRUM ROLLER – LEFT HAND THREAD
19
WASHER, TRI RING
20
ROLLER, SUPPORT
21
MAY W10342188
22
ASSEMBLY, OUTLET GRILL AND HOUSING
23
GRILL, OUTLET
24
DRUM ASSEMBLY COMPLETE
25
MAY W10219342
26
MAY W10521122
27
MAY W10414388
28
BULKHEAD, FRONT
29
CUT-OFF, THERMAL
30
MAY W10521118
31
SENSOR, ELECTRODE
32
MAY W10211901
33
SEAL, PLATE COVER
34
MAY W10211915
35
MAY W10525140
36
MAY W10708958
37
MAY W10416098
38
SCREW
39
THERMISTOR
40
FUSE, THERMAL (91C)
41
MAY W10211911
42
MAY W10211896
43
MAY 8573824
44
THERMOSTAT, HI LIMIT
45
MAY 338906
46
Screw
←
