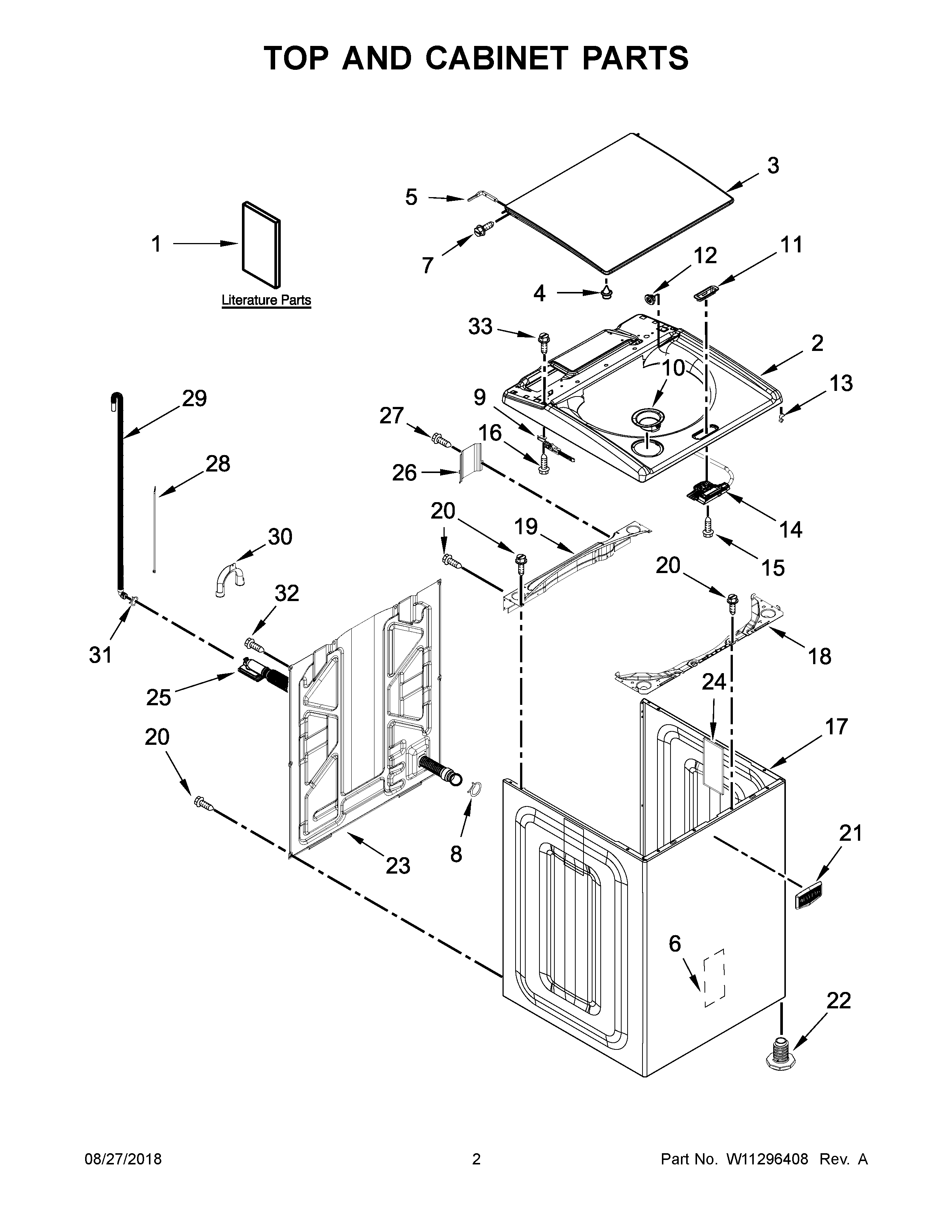

MVWB835DC4 02 – TOP AND CABINET PARTS
Written by
in
MVWB835DC4 02 – TOP AND CABINET PARTS
Products
Position
Product
1C
MAY W11253567
1
INSTALLATION INSTRUCTIONS
1E
DRAIN PAN INSTRUCTIONS
1D
QUICK START GUIDE
1A
MAY W11040359
1B
TECH SHEET
2
TOP (CHROME SHADOW)
3
ASSEMBLY, LID (GLASS) (CHROME SHADOW)
4
BUMPER, LID
5
HINGE, WIRE (LEFT)
5A
HINGE, WIRE (RIGHT)
6
ABSORBER, IMPACT
7
SCREW
8
MAY W10142630
9A
HINGE, LID (RIGHT)
9
HINGE, LID (LEFT)
10
BEZEL, BLEACH DISPENSER (CHROME SHADOW)
11
BEZEL, LID LOCK (CHROME SHADOW)
12
SPACER, LID HINGE (CHROME SHADOW)
13
Clip, Wire (4)
14
ASSEMBLY, LID LOCK (CHROME SHADOW)
15
Screw (3)
16
Screw
17
CABINET (CHROME SHADOW)
18
BRACE, CABINET TOP – FRONT (CHROME SHADOW)
19
BRACE, CABINET TOP – REAR
20
SCREW
21
BADGE
22
FOOT ASSEMBLY, LEVELING
23
PANEL, REAR
24
MAY 8564458
25
HOSE, INTERNAL DRAIN
26
MAY W10676061
27
Screw, 10-32 x 5/8
28
TIE, CABLE
29
HOSE, OUTER DRAIN ASSEMBLY
30
MAY W10280024
31
MAY 356138
32
SCREW
33
SCREW
←
