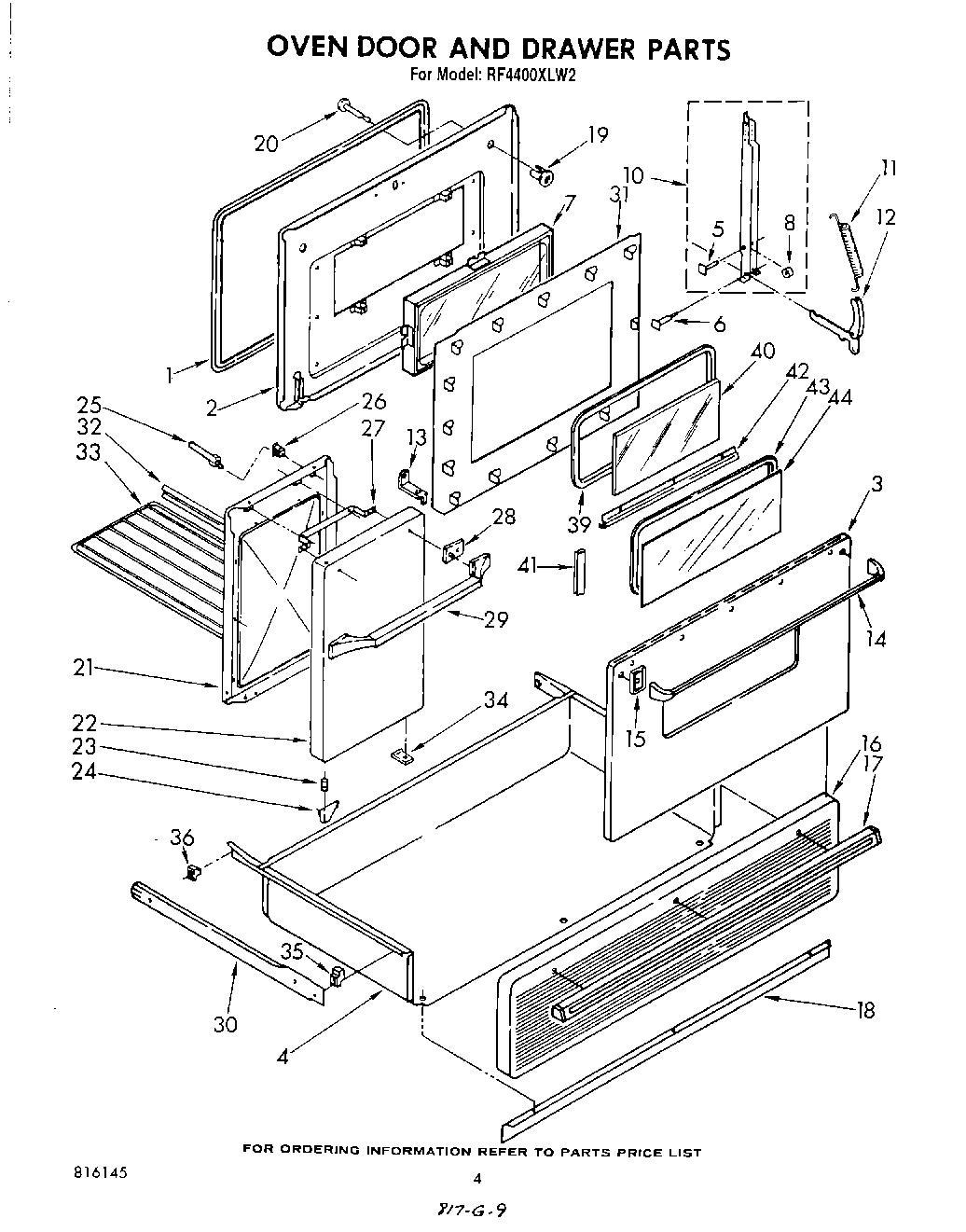

RF4400XLW2 03 – OVEN DOOR AND DRAWER
Written by
in
RF4400XLW2 03 – OVEN DOOR AND DRAWER
Products
Position
Product
1
Gasket, Door (Alternate)
2
Washer (2)
2
Liner, Oven Door
3
Panel, Oven Door (White)
3
Panel, Oven Door (Almond)
3
WPL 595119
4
Drawer
5
Rivet (2)
6
Pin, Hinge (2)
7
Washer (4)
7
Window, Oven Door
7
Screw, 10-24 x 3/4 (4)
8
Roller, Stop (2)
10
Channel Assembly
10
Channel, L.H.
11
Spring, Door (2)
12
Arm Assembly (2)
13
Bracket, Strike
14
Washer (3)
14
Handle, Door (Main)
16
Panel, Drawer
16
Panel, Drawer (Almond)
17
Handle, Drawer
18
WPL 866136
18
WP965173 Whirlpool Dishwasher Screw
19
Collar, Light Switch Actuator
20
Plunger, Light Switch Actuator
21
Liner, Compartment Door
22
panel, oven door (auxiliary) (white)
22
panel, oven door (auxiliary) (almond)
22
Unit Bake (Screw, 10-24 x 1/2 (2))
23
Spacer, Hinge (2) Pin
24
Hinge, Oven Door (Auxiliary) (Top)
24
WP488627 Whirlpool Refrigerator Screw
24
hinge, oven door (auxiliary) (bottom)
25
Strike, Door
25
W10080180 Whirlpool Nut
26
Catch, Door Panel
27
Spacer, Door
28
Spacer, Handle (2)
29
Screw, 10-24 x 5/8 (2)
29
Handle, Door
30
Rail, Drawer (Left Side)
30
Rail, Drawer (Right Side)
31
WPL 877841
31
Screw 10-24 x 1/2
32
Screw, 10-24 x 1/2 (3)
32
WPL 868227
33
WPL 865931
34
WPL 866300
35
WPL 834649
35
Guide, Drawer (Front)
36
WPL 877903
36
Guide, Drawer (Back)
39
Seal, Inner Glass
40
Glass, Inner
41
Retainer, Inner Glass
41
Washer
42
WPL 816183
43
“J“ Molding Outer Glass
44
WPL 816184
←
