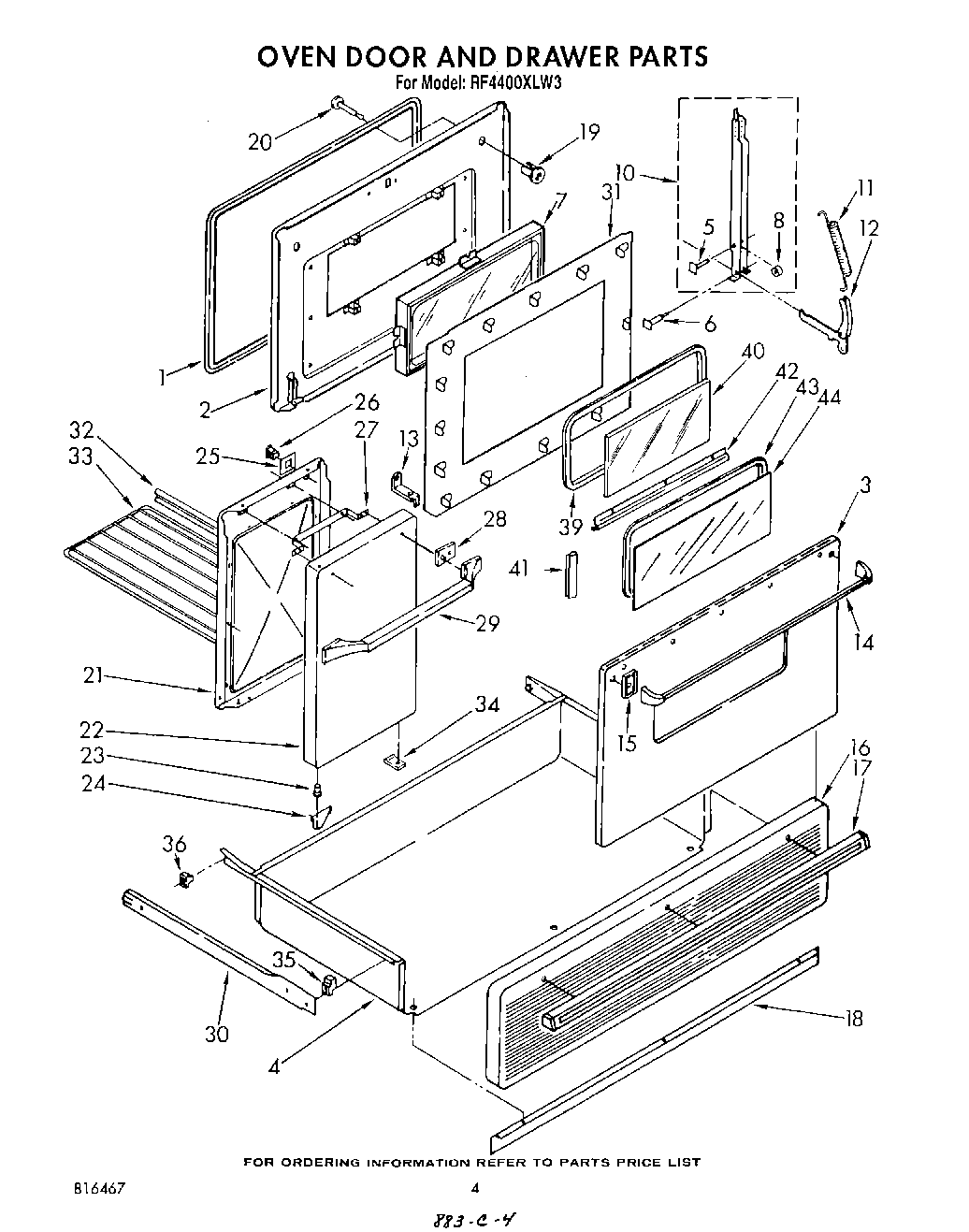

RF4400XLW3 03 – OVEN DOOR AND DRAWER
Written by
in
RF4400XLW3 03 – OVEN DOOR AND DRAWER
Products
Position
Product
1
Gasket, Door (Alternate)
2
Liner, Oven Door
2
Washer (2)
3
WPL 595119
3
Panel, Oven Door (White)
3
Panel, Oven Door (Almond)
4
Drawer
5
Rivet (2)
6
Pin, Hinge (2)
7
Screw, 10-24 x 3/4 (4)
7
Washer (4)
7
Window, Oven Door
8
Roller, Stop (2)
10
Channel Assembly
10
Channel, L.H.
11
Spring, Door (2)
12
Arm Assembly (2)
13
Bracket, Strike
14
Handle, Door (Main)
14
Washer (3)
16
Panel, Drawer
16
Panel, Drawer (Almond)
17
Handle, Drawer
18
WP965173 Whirlpool Dishwasher Screw
18
WPL 866136
19
Collar, Light Switch Actuator
20
Plunger, Light Switch Actuator
21
Liner, Compartment Door
22
panel, oven door (auxiliary) (white)
22
panel, oven door (auxiliary) (almond)
22
Unit Bake (Screw, 10-24 x 1/2 (2))
23
Spacer, Hinge (2) Pin
24
Hinge, Oven Door (Auxiliary) (Top)
24
WP488627 Whirlpool Refrigerator Screw
24
hinge, oven door (auxiliary) (bottom)
25
W10080180 Whirlpool Nut
25
Plate, Catch
26
Latch, Door Magnetic
27
Spacer, Door
28
Spacer, Handle (2)
29
Handle, Door
29
Screw, 10-24 x 5/8 (2)
30
Rail, Drawer (Left Side)
30
Rail, Drawer (Right Side)
31
Screw 10-24 x 1/2
31
WPL 877841
32
WPL 868227
32
Screw, 10-24 x 1/2 (3)
33
WPL 865931
34
WPL 866300
35
Guide, Drawer (Front)
35
WPL 834649
36
Guide, Drawer (Back)
36
WPL 877903
39
Seal, Inner Glass
40
Glass, Inner
41
Washer
41
Retainer, Inner Glass
42
WPL 816183
43
“J“ Molding Outer Glass
44
WPL 816184
←
