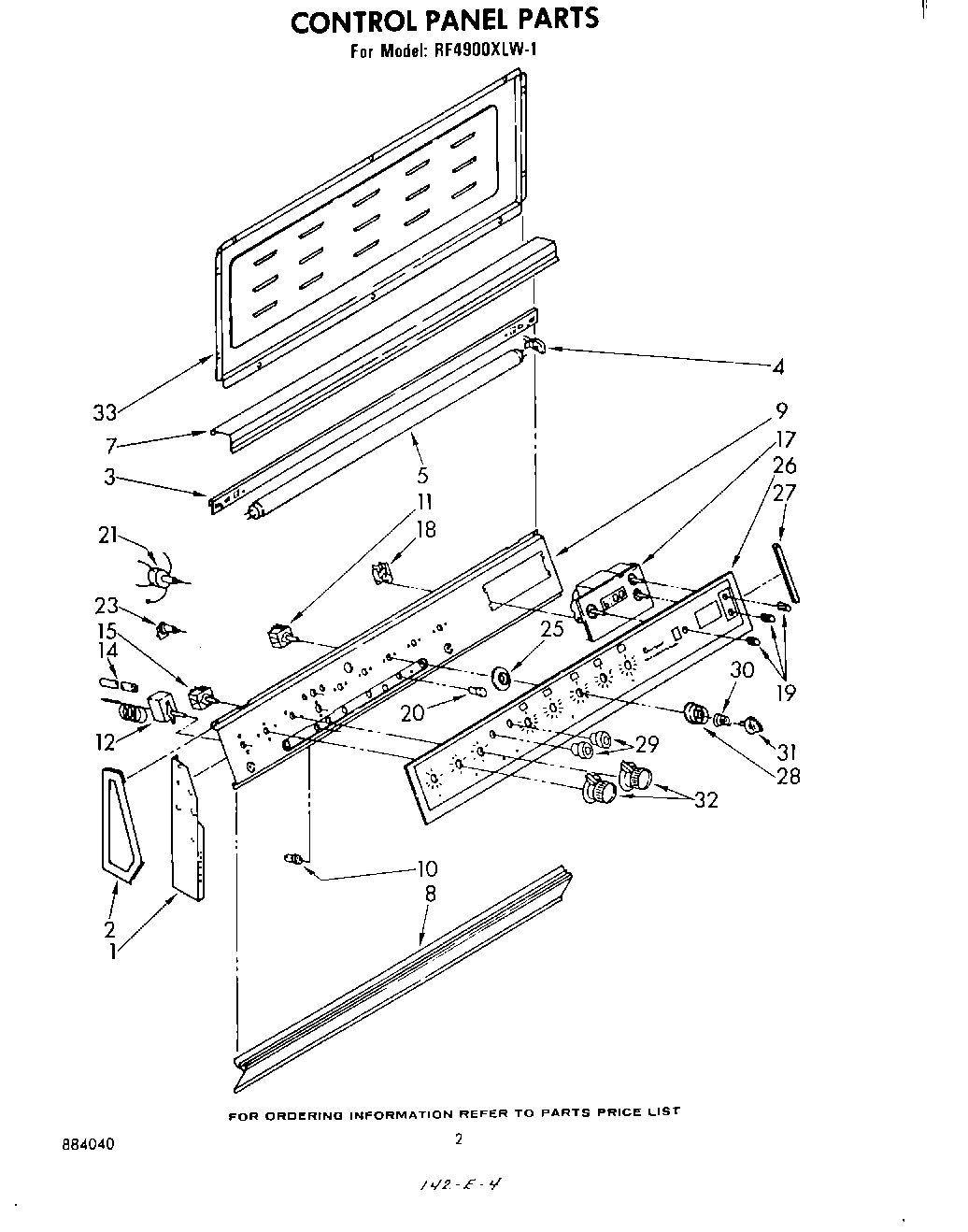

RF4900XLW1 02 – CONTROL PANELadmin2025-04-26T12:33:40+00:00RF4900XLW1 02 – CONTROL PANEL
Products
| Position | Product |
|---|
| 1 | Support, Backguard (L.H.) |
| 1 | Support, Backguard (R.H.) |
| 2 | End Cap (L.H.) |
| 2 | End Cap (R.H.) |
| 2 | Nut, Timer (4) |
| 3 | Channel, Light Mounting |
| 4 | Lampholder (L.H.) |
| 4 | Lampholder (R.H.) |
| 5 | Light, Fluorescent 33`` |
| 7 | Shade, Lamp |
| 8 | Base, Backguard |
| 9 | Bracket, Control |
| 10 | Light, Indicator (3) Surface Unit, Griddle, Clean (Alternate) |
| 10 | Light, Pilot (3) (Clean, Lock & Surface Unit) |
| 10 | Light, Indicator (3) Surface Unit, Griddle, Clean (Alternate Light Indicator (3) Main Oven, Auxiliar |
| 10 | Light, Pilot (Oven) |
| 11 | W10900107 Whirlpool Oven Surface Element Switch |
| 11 | WP486579 Whirlpool Air Conditioner Screw |
| 12 | Thermostat, Oven (Main) |
| 12 | Thermostat, Oven (Auxiliary) |
| 12 | WPL 487428 |
| 14 | Sleeving Insulation |
| 15 | WPL 868991 |
| 15 | WPL 486525 |
| 17 | Timer, Digital (Includes Illus. 18 & 19) |
| 17 | Hex Nut, 10-32 (6) |
| 18 | Motor, Timer |
| 19 | Knob, Timer (3) |
| 20 | WPL 834956 |
| 21 | Switch, Fluorescent Light |
| 23 | WPL 98754 |
| 23 | WPL 866138 |
| 25 | Dial, Surface Unit & Griddle (5) |
| 26 | WPL 877649 |
| 27 | Trim, Glass (2) |
| 28 | WPL 868296 |
| 29 | WPL 866053 |
| 30 | WPL 868297 |
| 31 | WPL 868298 |
| 32 | WPL 868998 |
| 32 | WPL 868997 |
| 33 | WPL 866233 |
| 33 | Screw, 10-24 x 1/2 (3) |
