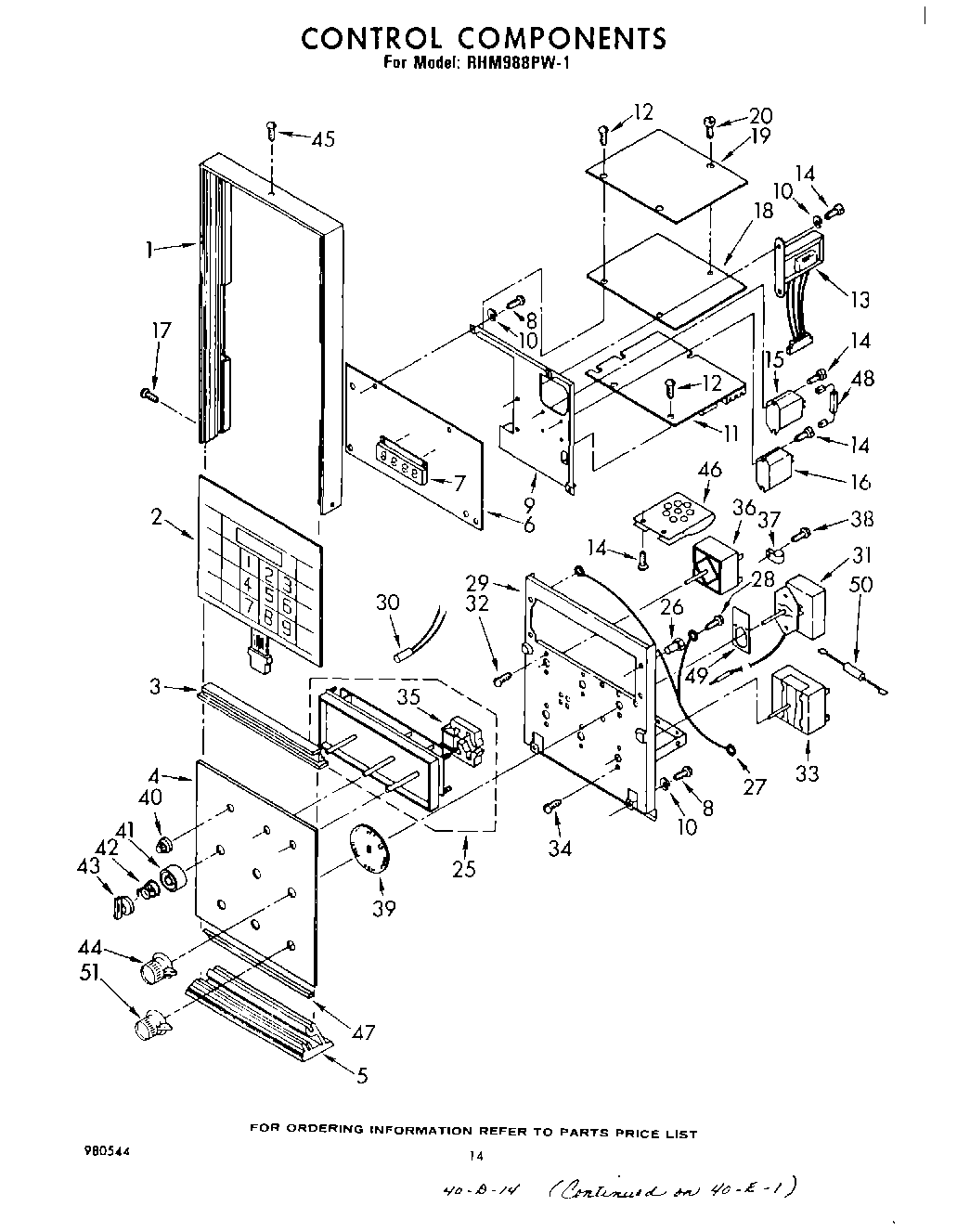

RHM988PW1 08 – CONTROLS
Written by
in
RHM988PW1 08 – CONTROLS
Products
Position
Product
1
Frame, Control Panel
2
Switch, Touch
3
Splice, Panel
4
Panel, Glass
5
Cap, Control Panel
6
Display Assembly
7
Clock, LED
7
clip, clock to socket (2)
8
WP486754 Whirlpool Compactor Screw
9
Bracket, P.C. Board
10
Lockwasher
11
Power Supply Assembly
12
WPL 309080
13
Transformer & Harness Assembly
15
relay power (12 v.d.c.) (alternate)
15
relay power (12 v.d.c.) (alternate)
16
relay power (120 vac) (alternate)
16
Front Panel-Oven Door (White)
17
NAMEPLATE
18
Microcomputer Assembly
19
Catch-Storage Door 18850A Models
20
WPL 310951
25
Timer
26
Nut, Aluminum (4)
27
Cable, Support
28
Screw
29
Bracket, Control Mounting
30
Light, Indicator 250V (7)
31
Thermostat (Lower Oven)
32
screw, 6-32 x 1/4 (2)
33
Switch, Selector (Pyro)
35
Motor, Timer
36
Screw, 8-32 x 3/16 (2)
36
switch, infinite (4)
37
WP308605 Whirlpool Refrigerator Clamp
37
488946 Whirlpool Air Conditioner Clamp
38
W11693756 Whirlpool Screw Assembly
39
Dial, Surface Units (4)
40
knob, timer
41
Bezel, Knob (4)
42
spring, bezel (4)
43
knob, control
44
Knob, Thermostat
45
WP488627 Whirlpool Refrigerator Screw
46
Bracket, Speaker
46
Screw
47
Support-Top Burner
48
Resistor, Surge (3-Ohm)
49
Insulator
50
Resistor & Terminal Assembly
51
Knob, Selector
←
