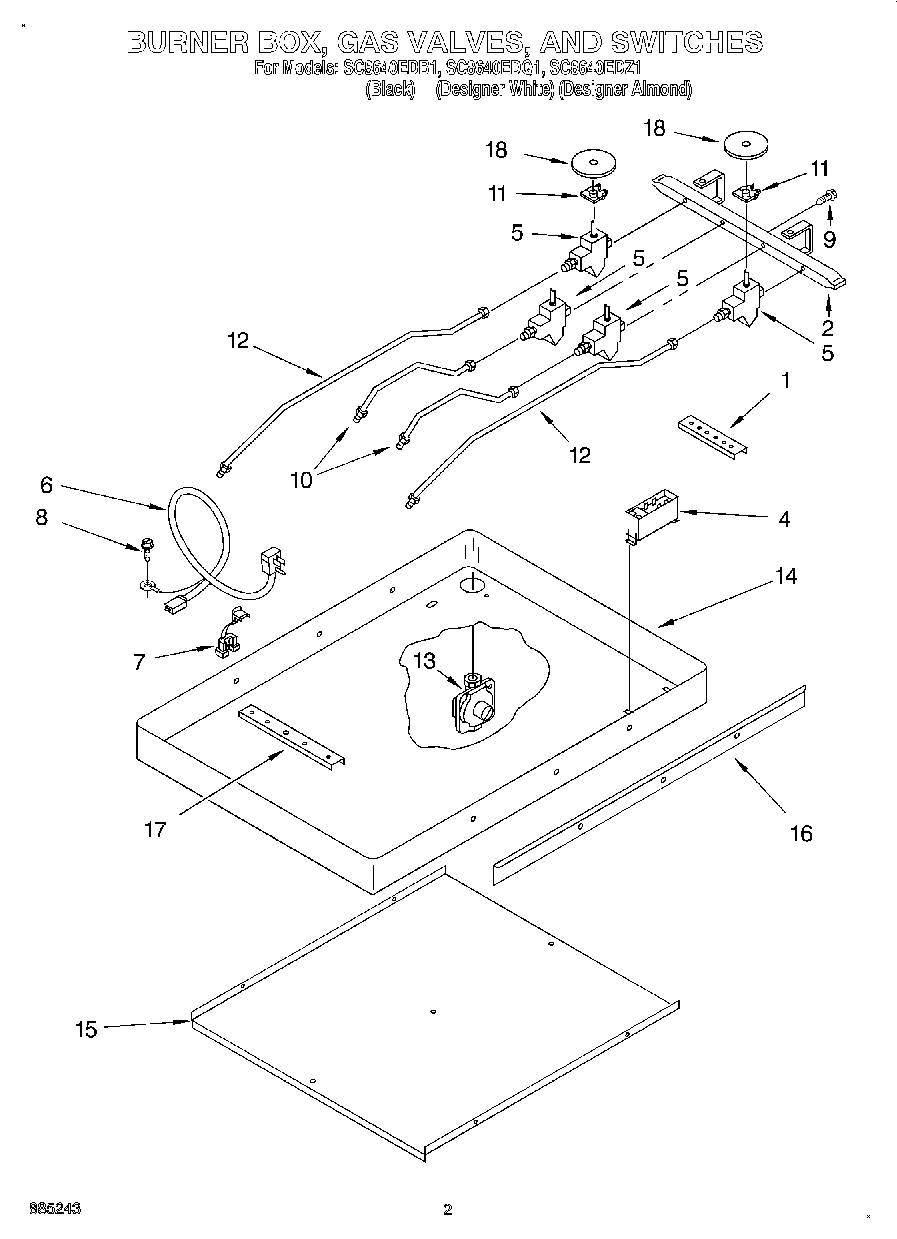

SC8640EDQ1 02 – BURNER BOX, GAS VALVES, AND SWITCHES

SC8640EDQ1 02 – BURNER BOX, GAS VALVES, AND SWITCHES

Written by

in

SC8640EDQ1 02 – BURNER BOX, GAS VALVES, AND SWITCHES

Products

PositionProduct
Hardware, Mounting
Installation Instructions
Wiring Diagram
Gas Conversion Kit (Natural Gas To LP Gas)
Use And Care Guide
18186533 Whirlpool Hardware
1Screw
1Nut, Tinnerman (2)
2Pipe, Manifold
4WPW10110491 Whirlpool Spark Module
5Valve, Burner (Large (3))
5Valve, Burner (Small (1))
63188867 Whirlpool Oven Power Cord
74173634 Whirlpool Bushing
8WP3177991 Whirlpool Screw
9Bolt (Gas Valve)
10Tubing, Burner RR & RF
11Switch, (4) Ignitor
12Tubing, Burner LR & LF
13Regulator, Pressure
14Box, Burner
15Screw (2)
15Shield, Heat
16Screw
16Flange (2)
17Bracket, Mtg. (2)
17Screw
18WP3188425 Whirlpool Seal Switch
