X05002F01 01 – UNIT, LITERATURE

X05002F01 01 – UNIT, LITERATURE

Written by

in

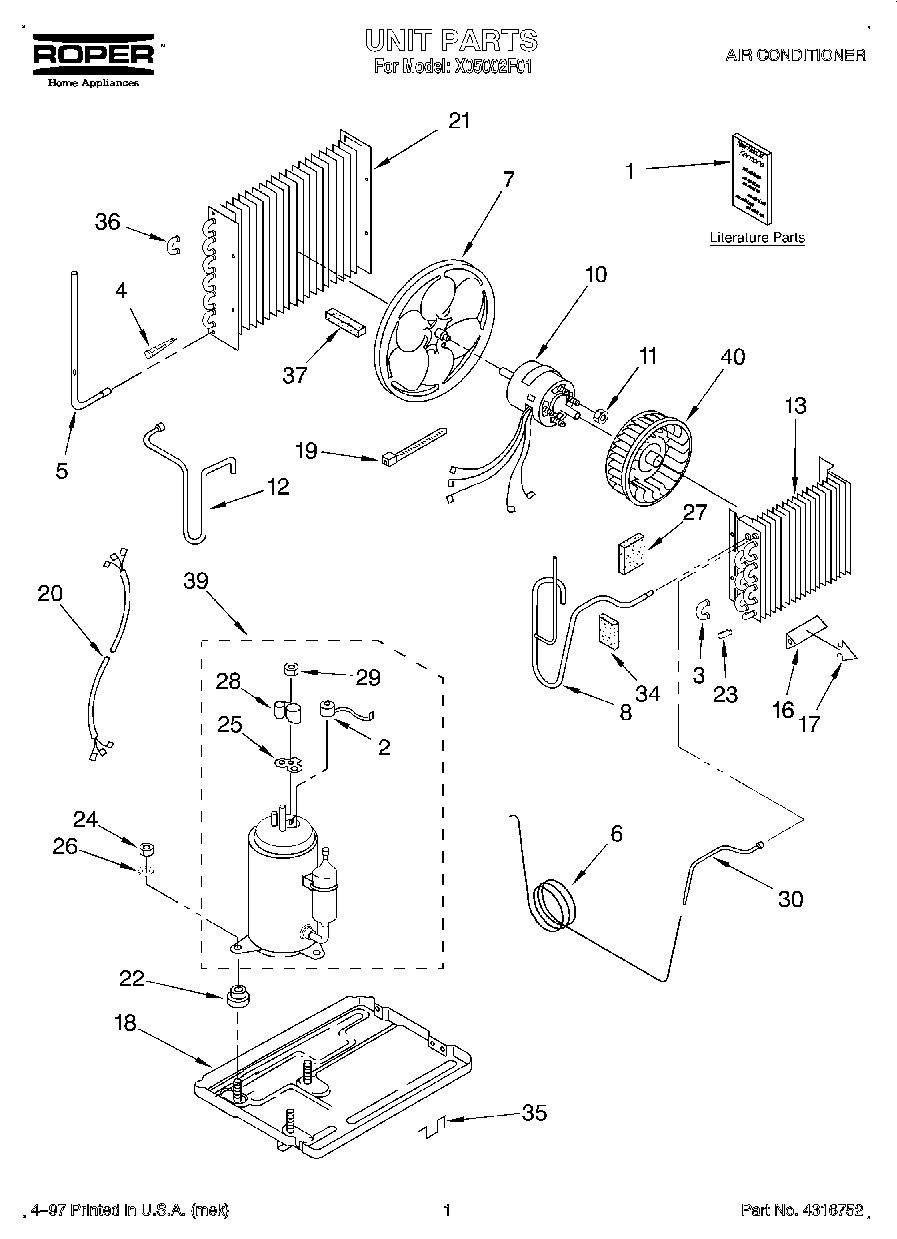

X05002F01 01 – UNIT, LITERATURE

Products

PositionProduct
Owners Manual
LITERATURE PARTS (Wiring Diagram)
Tech Sheet
2Overload
3Bend, Return Evaporator (11)
4WP1162526 Whirlpool Air Conditioner Strainer
5Tube, Connecting
6Tube, Restrictor
7Blade, Fan
8Tube, Suction
10Motor, Fan
11WP488130 Whirlpool Air Conditioner Nut
12Tube, Discharge
13Evaporator
16Anticipator, Temperature
17Clip, Anticipator
18Base
19WPW10339879 Whirlpool Wire Tie
20Harness, Wiring
21Condenser
22Grommet
23WP855199 Whirlpool Bend Return
24Nut, Hex (4)
25Gasket, Terminal Cover
26WP120393 Whirlpool Washer Assembly
27Sealer, Tube
28Cover, Terminal
29Nut, Hex
30Tube, Feeder (Restrictor)
34Sealer, Tube
35Clip, Mtg. (2) (Base to Front)
36Bend, Return Condenser (4)
37WP854334 Whirlpool Air Conditioner Sealing Strip
39Compressor
40Wheel, Blower
