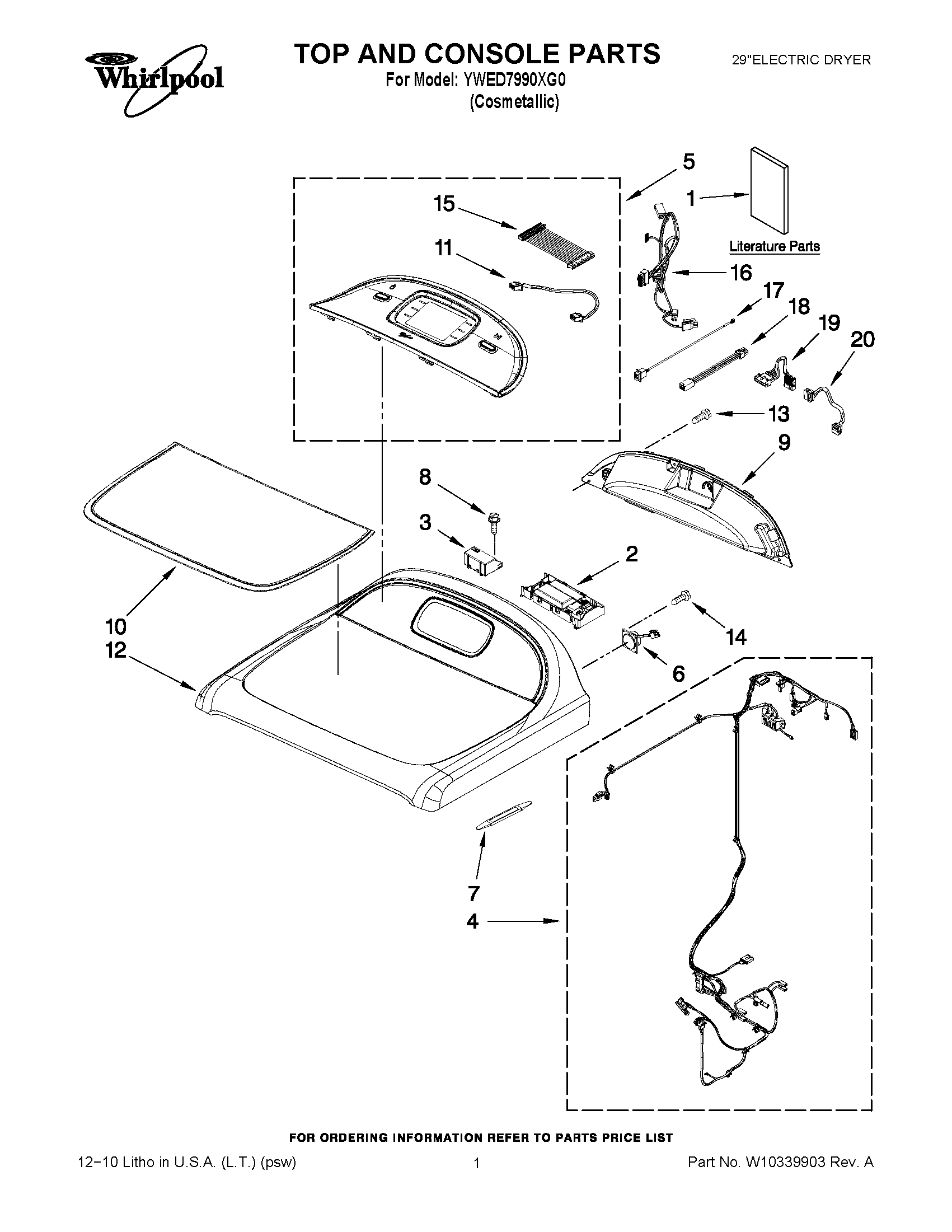

YWED7990XG0 01 – TOP AND CONSOLE PARTS

YWED7990XG0 01 – TOP AND CONSOLE PARTS

Written by

in

YWED7990XG0 01 – TOP AND CONSOLE PARTS

Products

PositionProduct
1GUIDE, QUICK START
1ENERGY GUIDE
1WIRING DIAGRAM
1TECH SHEET
1GUIDE, USE & CARE
1INSTALLATION, INSTRUCTION
2WPW10330449 Whirlpool Electronic Control Board + Core
3POWER SUPPLY
4HARNESS, MAIN
5CONSOLE, FASCIA ASSEMBLY (COMPLETE)
6SPEAKER ASSEMBLY
7STICK, TRIM ASSEMBLY
8W11311945 Whirlpool Refrigerator Screw
9PANEL, REAR CONSOLE
10PANEL ASSEMBLY TOP
11JUMPER, (TO HMI)
12TOP & CONSOLE ASSEMBLY
13WP488729 Whirlpool Refrigerator Door Screw
14SCREW, M2-0.89 X 10
15WIRE ASSEMBLY, MAIN CONNECTION
16JUMPER, USER INTERFACE
17JUMPER, UI TO USB
18JUMPER-CCU P14
19JUMPER-CCU P8
20JUMPER-CCU TO WIDE ISO
